高位蓄水池长距离水泵供水解决方案

一、方案概述

高位蓄水池长距离水泵供水解决方案，针对山地村镇、工矿企业、偏远园区、农业灌区等低位取水、长距离管道输水、高位蓄水池储水供水的场景，依托物联网、边缘计算、变频智能控制、无线传输等核心技术，改造传统人工值守、粗放式的长距离水泵供水模式。系统打通低位取水泵房、长距离输水管网、高位蓄水池三大核心环节，实现水位、水压、流量、设备工况的全天候实时监测，水泵机组智能启停、变频调速、联动调度，故障自动预警、远程运维及数据可视化管理。

方案彻底解决长距离供水存在的压力波动大、末端供水不足、水泵空转过载、水池溢水、人工巡检成本高、故障响应滞后、能耗浪费严重等行业难题，构建一套自动化、智能化、低能耗、高可靠、可溯源的智慧供水体系，全面保障全天候稳定供水，适配地势高差大、输水距离远、站点分散、运维不便的各类供水场景。

二、行业现状与痛点

目前多数高位蓄水池长距离供水系统仍采用传统人工管控模式，设备运行、管网输水、储水调度均依赖人工操作，结合长距离、高低落差的工况特性，核心痛点突出，严重影响供水稳定性与运营效率：

- 人工运维成本高、效率低：泵房、输水管线、高位蓄水池多分布分散、距离较远，需专人定期现场巡检、启停水泵、观测水位，人工值守强度大，且无法实时掌握系统运行状态，人力成本长期居高不下。

- 供水工况不稳定，供需匹配差：长距离输水、高低地势高差易导致管网水压波动剧烈，高峰用水时段末端水量不足、低压缺水，低谷时段管网压力过高，易引发管道破损、漏水等问题;人工启停水泵无法精准匹配蓄水池水位，频繁出现水池溢水、蓄水不足、水泵空转干烧等情况。

- 设备故障率高、损耗严重：传统工频水泵恒速运行，无法根据水位、水压、用水量动态调节功率，长期满负荷运行能耗极高;同时缺乏设备状态监测，水泵过载、过热、轴承磨损、电机故障无法提前预判，故障突发后易导致停水，且维修排查耗时久。

- 无数据支撑，管理粗放：系统无自动化数据采集、记录、分析能力，水位、流量、压力、能耗、设备运行时长等关键数据无法统计，无法实现用水调度优化、能耗管控、故障溯源，供水调度全凭经验。

- 应急响应滞后，安全隐患大：管网爆管、水泵故障、水位异常、漏水溢流等突发问题无法实时预警，需人工发现后处置，易造成水资源浪费、设备损毁、长时间停水，影响生产生活供水保障。

三、方案设计目标与原则

1、设计目标

- 自动化管控：实现高位蓄水池水位联动水泵自动启停、变频恒压供水，全程无需人工干预，杜绝溢水、空转、缺水问题。

- 智能化监测：全覆盖采集泵房设备、管网、蓄水池的运行数据，实现可视化实时监控，数据实时上传、留存溯源。

- 节能降本增效：通过变频调速、智能调度优化水泵运行工况，降低设备能耗与机械损耗，延长设备使用寿命，减少人工运维成本。

- 安全稳定供水：建立多级故障预警与应急联动机制，快速处置设备故障、管网异常、水位超限等问题，保障24小时不间断稳定供水。

- 远程可视化运维：支持电脑端、手机端远程查看、操控、调试设备，实现无人值守泵房、智能化供水调度。

2、设计原则

- 可靠性原则：硬件设备适配户外、潮湿、高低温等复杂工况，传输网络稳定抗干扰，系统具备断电缓存、故障自愈、冗余备份能力，适配长距离复杂输水场景。

- 实用性原则：贴合高位长距离供水实际工况，功能聚焦供水调度、设备保护、能耗管控、故障预警，操作简单、运维便捷，适配基层运维人员操作习惯。

- 扩展性原则：系统采用模块化架构，支持后期新增水泵、监测点位、供水区域，可对接智慧水利、城乡供水一体化平台，兼容主流通信协议。

- 经济性原则：充分利旧原有水泵、管网、蓄水池设施，最小化改造工程量，通过节能、减人、降损实现长期运营成本优化。

四、系统架构

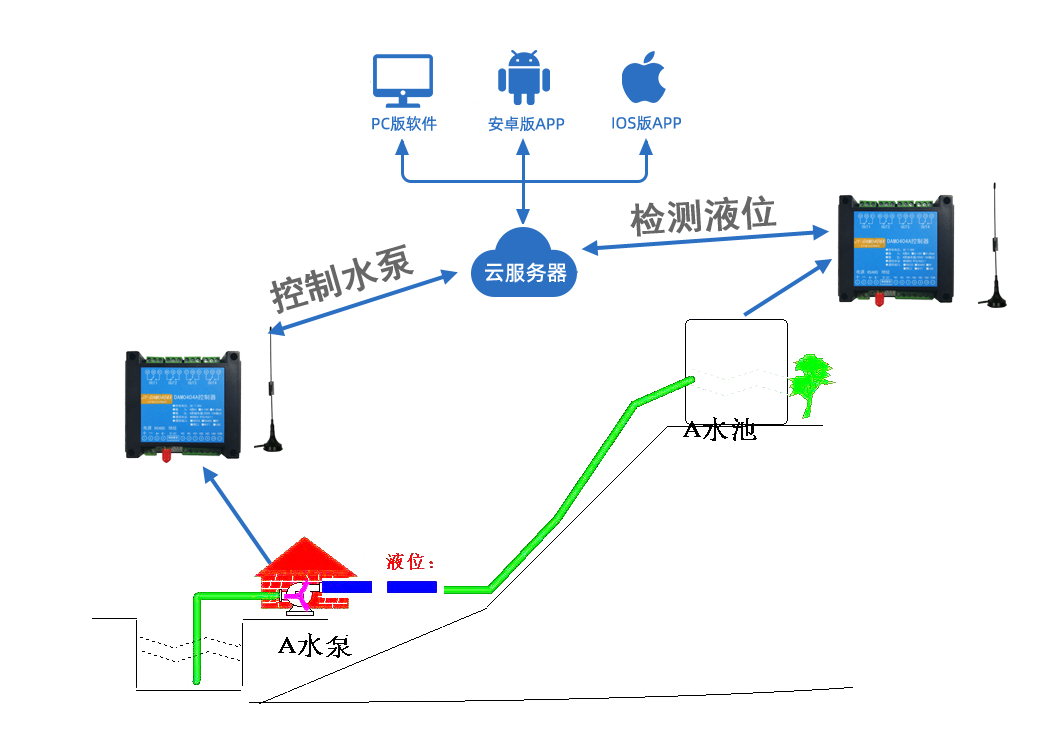

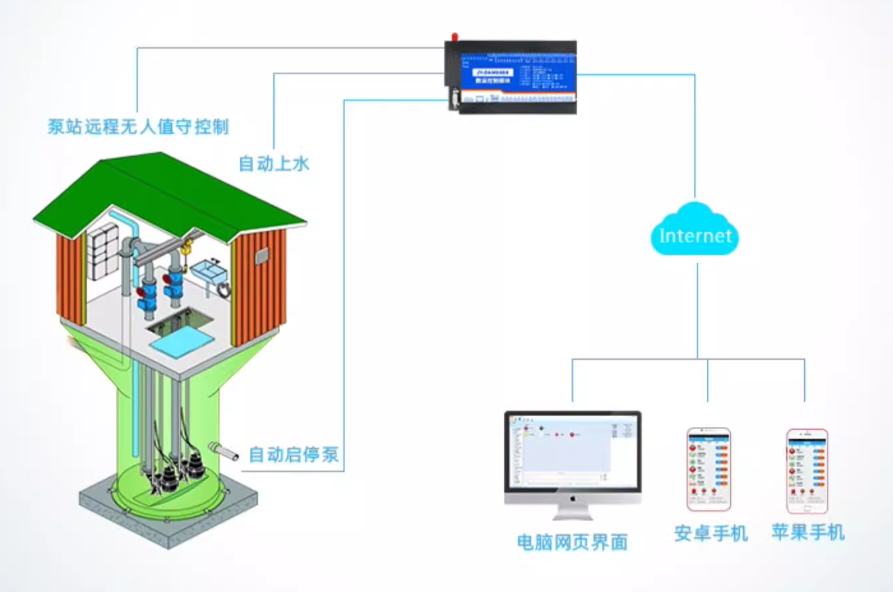

高位蓄水池长距离水泵供水解决方案，采用感知层-传输层-平台层-应用层四层架构，分层实现数据采集、信号传输、智能分析、联动控制、可视化管理，适配长距离、跨区域、高低落差的供水场景，架构清晰、运行稳定、拓展性强。

1、感知层(数据采集终端)

作为系统数据来源，部署于低位取水泵房、长距离管网节点、高位蓄水池，实现全工况数据精准采集与现场执行控制。主要设备包括：液位变送器、管道压力传感器、流量传感器、水泵温度/振动/电流电压监测模块、智能变频控制柜、电动阀门、本地测控终端等，实时采集蓄水池水位、管网水压、输水流量、水泵运行参数(转速、温度、电流、负载)、设备故障信号等数据，并执行平台下发的启停、调速、阀控指令。

2、传输层(无线通信网络)

针对长距离、野外无布线场景，采用4G/5G/NB-IoT/LoRa多网络融合传输模式，无需铺设有线线缆，降低施工成本。近距离泵房本地通信采用Modbus RTU总线，远距离跨区域数据传输采用4G/5G全网通模块，低功耗监测点位采用NB-IoT传输，保障数据传输低延迟、高稳定、抗干扰，解决长距离信号衰减、传输不稳定问题。

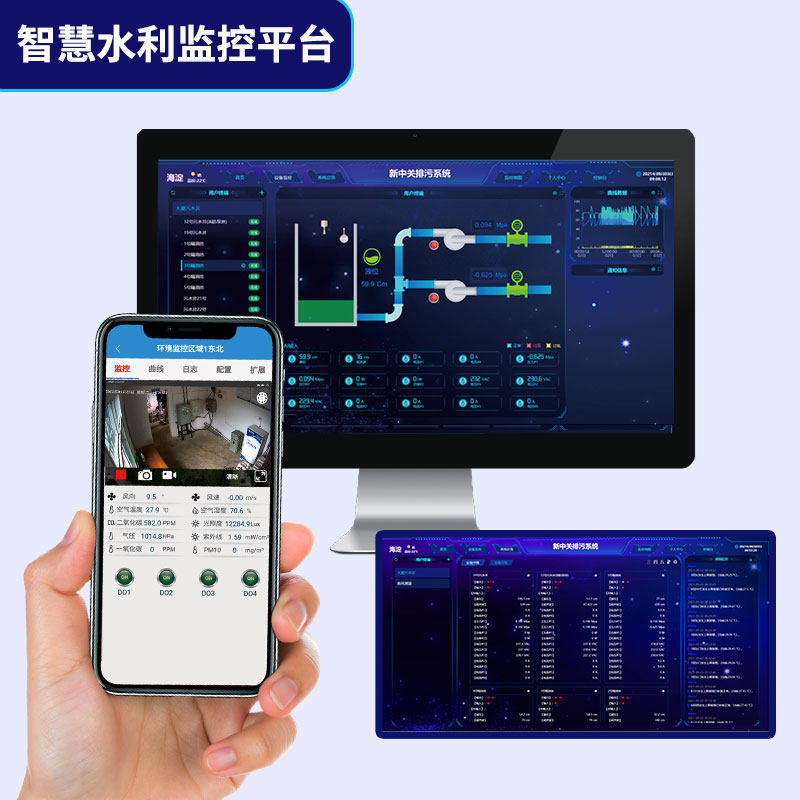

3、平台层(聚英智慧水利管理平台)

系统核心中枢，搭载云端服务器、边缘计算模块、数据存储模块。负责接收、解析、存储前端采集的各类运行数据，通过内置智能算法实现水位联动控制、恒压调速、故障智能研判、能耗统计分析、数据阈值比对，同时具备设备管理、权限管理、日志记录、数据备份、接口对接等核心能力，为前端控制和后端应用提供数据支撑与决策依据。

4、应用层(用户操作终端)

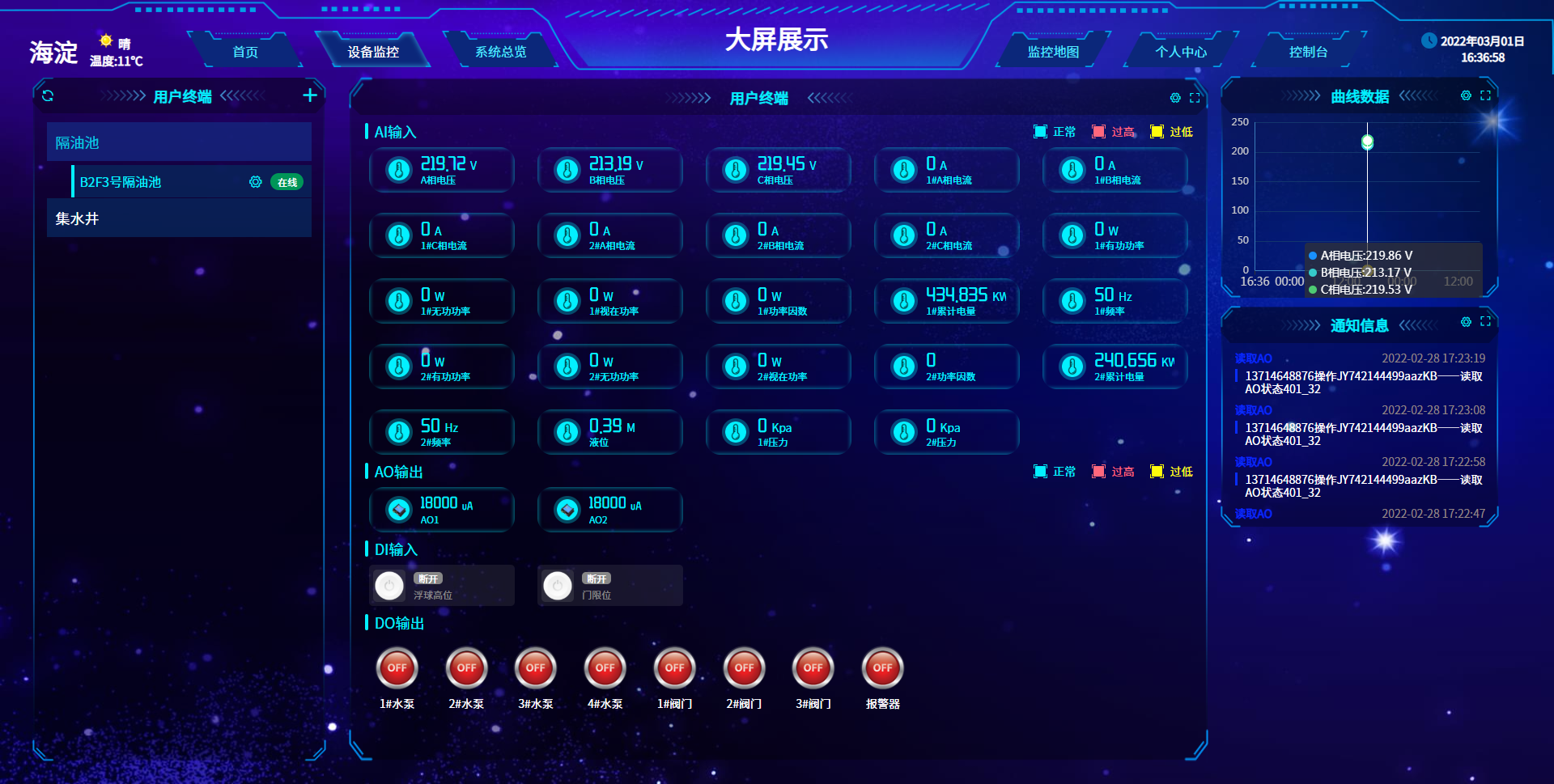

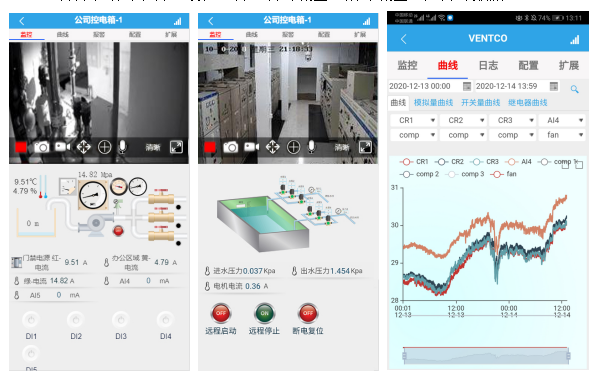

面向运维管理人员提供可视化操作入口，包含电脑WEB管理端、手机APP小程序、本地触摸屏三端联动。支持实时监控、远程操控、参数设置、预警接收、数据查询、报表导出、运维记录等功能，实现随时随地远程管理，彻底摆脱现场值守限制。

五、核心硬件配置与部署方案

结合高位蓄水池长距离供水工况，针对性配置智能化硬件设备，分区部署、精准管控，兼顾实用性与稳定性，最大化适配复杂输水场景。

1、高位蓄水池监测终端部署

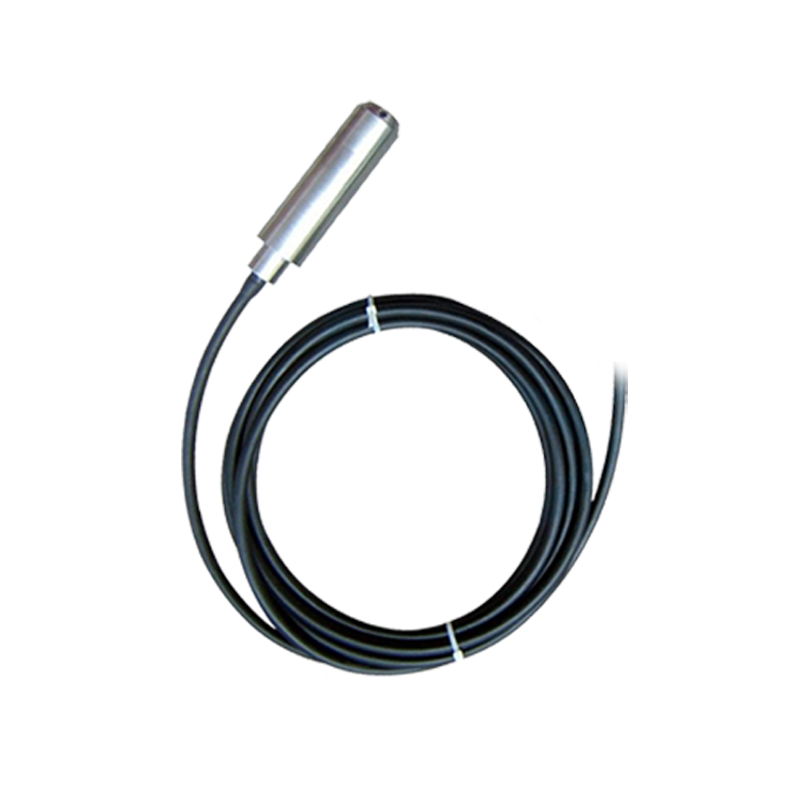

- 高精度液位变送器：安装于蓄水池内部，实时精准采集水位高度，输出4-20MA标准模拟信号，设置超低、低、高、超高四级水位阈值，为水泵启停联动提供核心数据依据，杜绝溢水、缺水问题。

- 水位遥测终端：汇聚液位数据，通过无线模块上传至云端平台，具备本地数据缓存、断电保护功能，网络中断时可离线存储数据，恢复联网后自动补传。

- 视频监控设备(选配)：实时监控蓄水池现场工况，远程查看蓄水状态、现场环境，实现可视化监管。

2、低位泵房智能控制终端部署

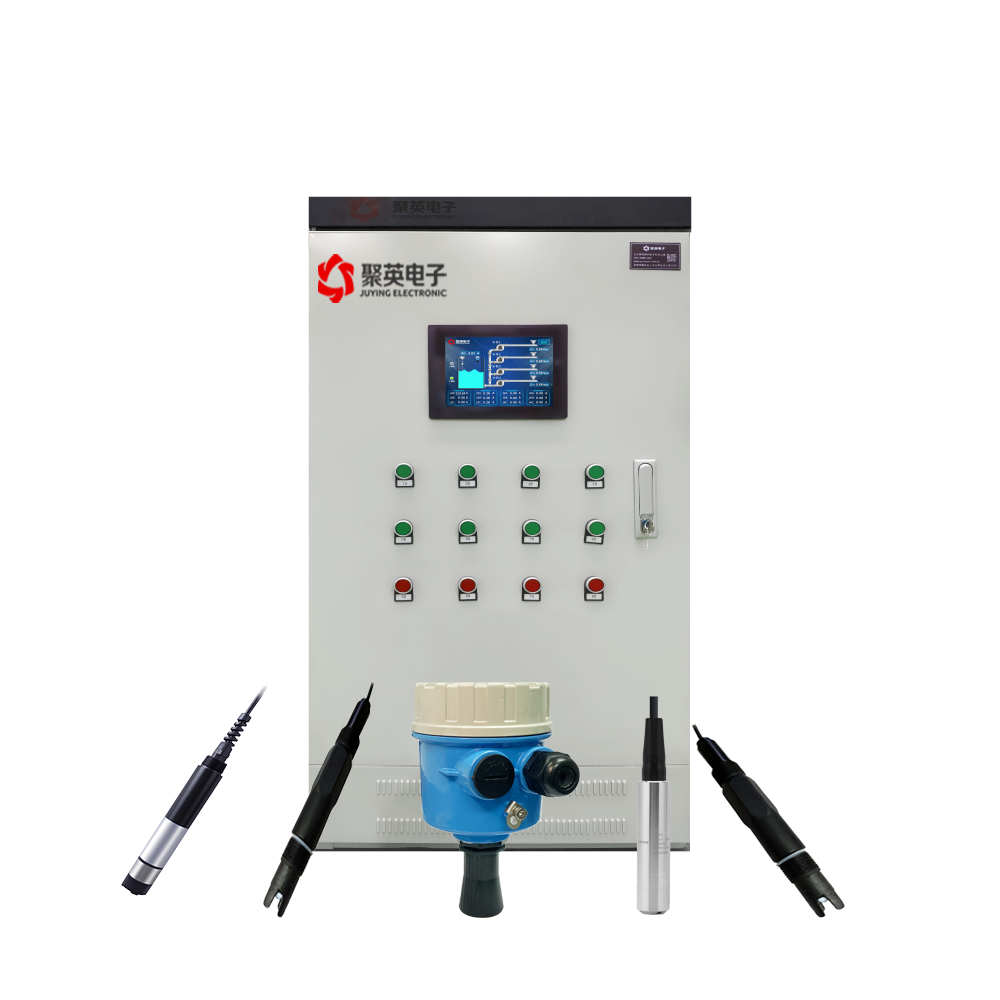

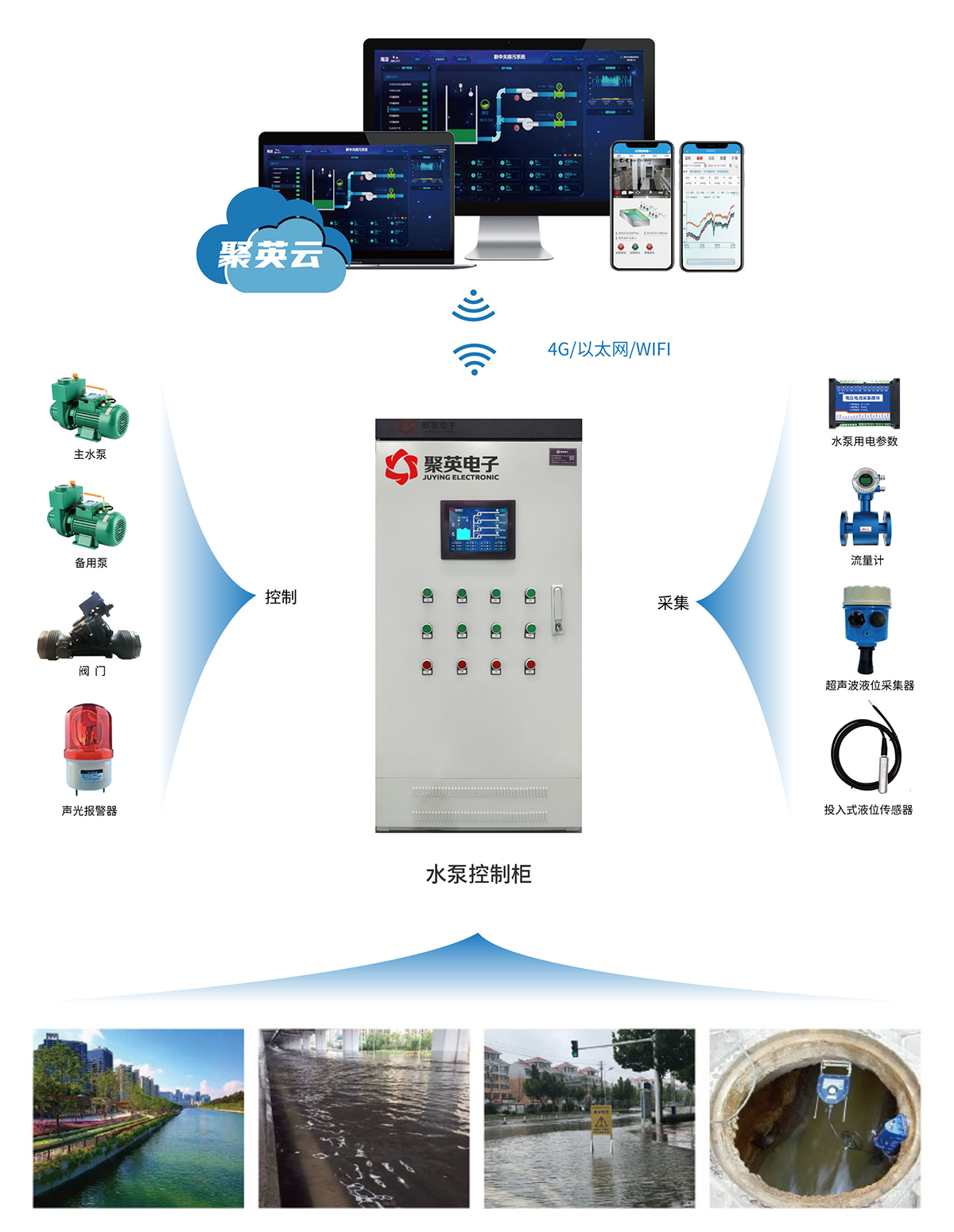

- 智能变频控制柜：核心控制设备，对接云端平台与水泵机组，支持自动/手动双模式切换。可根据高位水池水位、管网压力动态调节水泵转速，实现恒压输水、按需供水，有效降低水泵能耗与管网压力冲击。具备过载、过热、缺相、缺水、堵转多重保护功能。

- 水泵状态监测模块：实时采集水泵电机温度、轴承振动、工作电流、电压、运行时长等参数，精准研判设备运行状态，提前预判潜在故障。

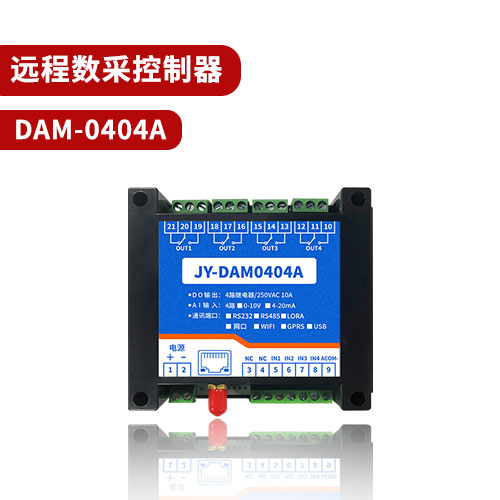

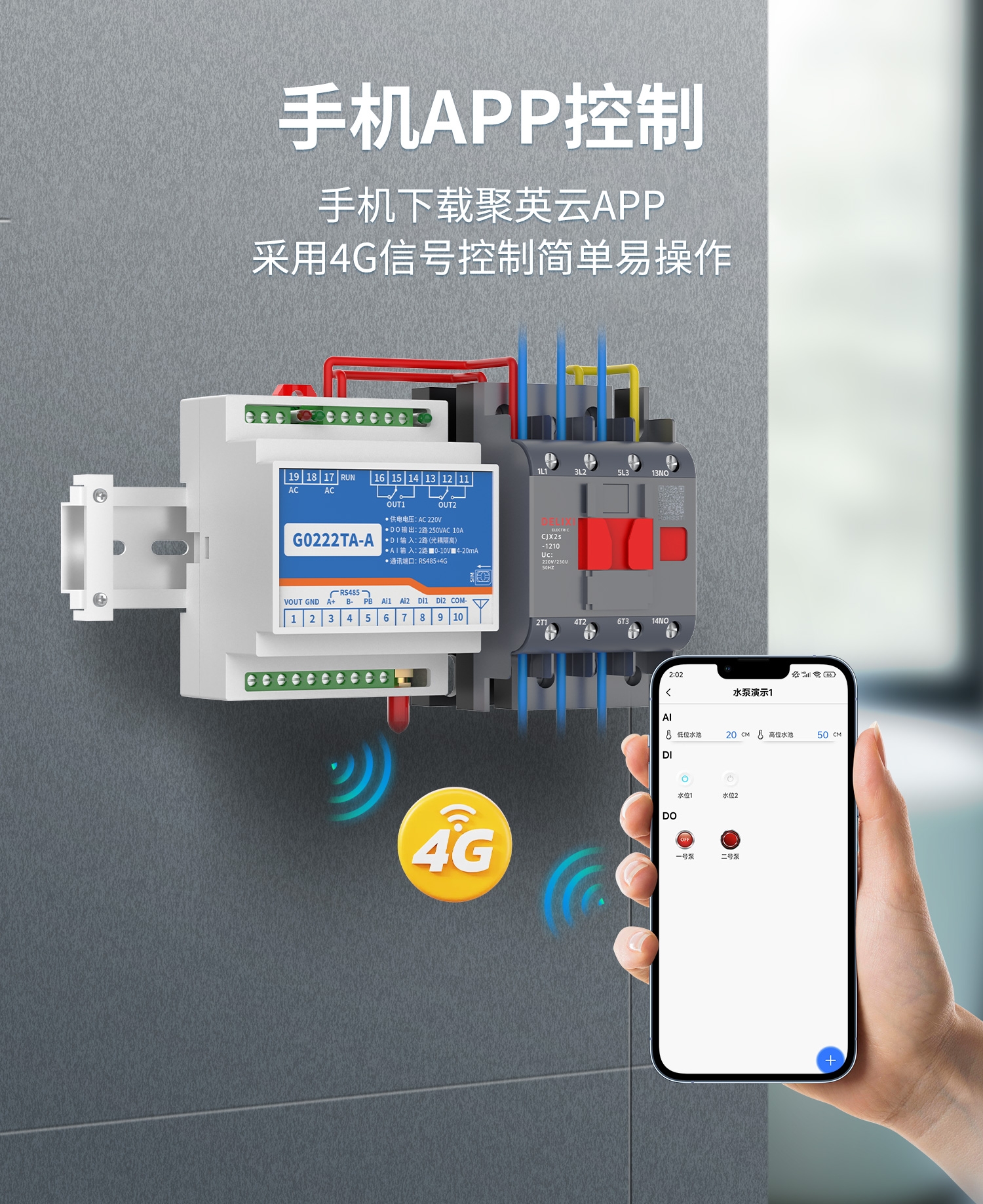

- 本地测控网关：汇聚泵房所有设备数据，统一协议上传云端，接收平台控制指令，实现水泵、阀门的自动化联动控制。

3、长距离管网监测终端部署

- 管网压力/流量传感器：沿长距离输水管线关键节点、高低落差点位部署，实时监测输水压力、瞬时流量、累计流量，及时发现管网漏水、爆管、堵塞、压力异常等问题。

- 电动调节阀门：部署于管网关键路段，配合压力数据自动调节开度，平衡管网压力，规避高压爆管、低压缺水问题。

六、核心功能

1、水位联动全自动供水控制

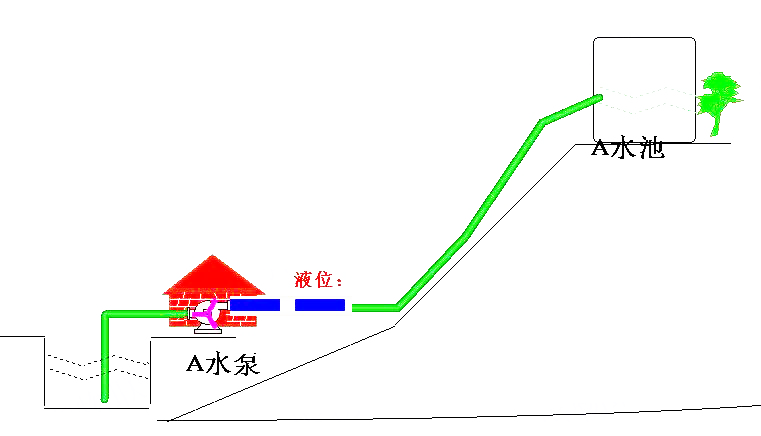

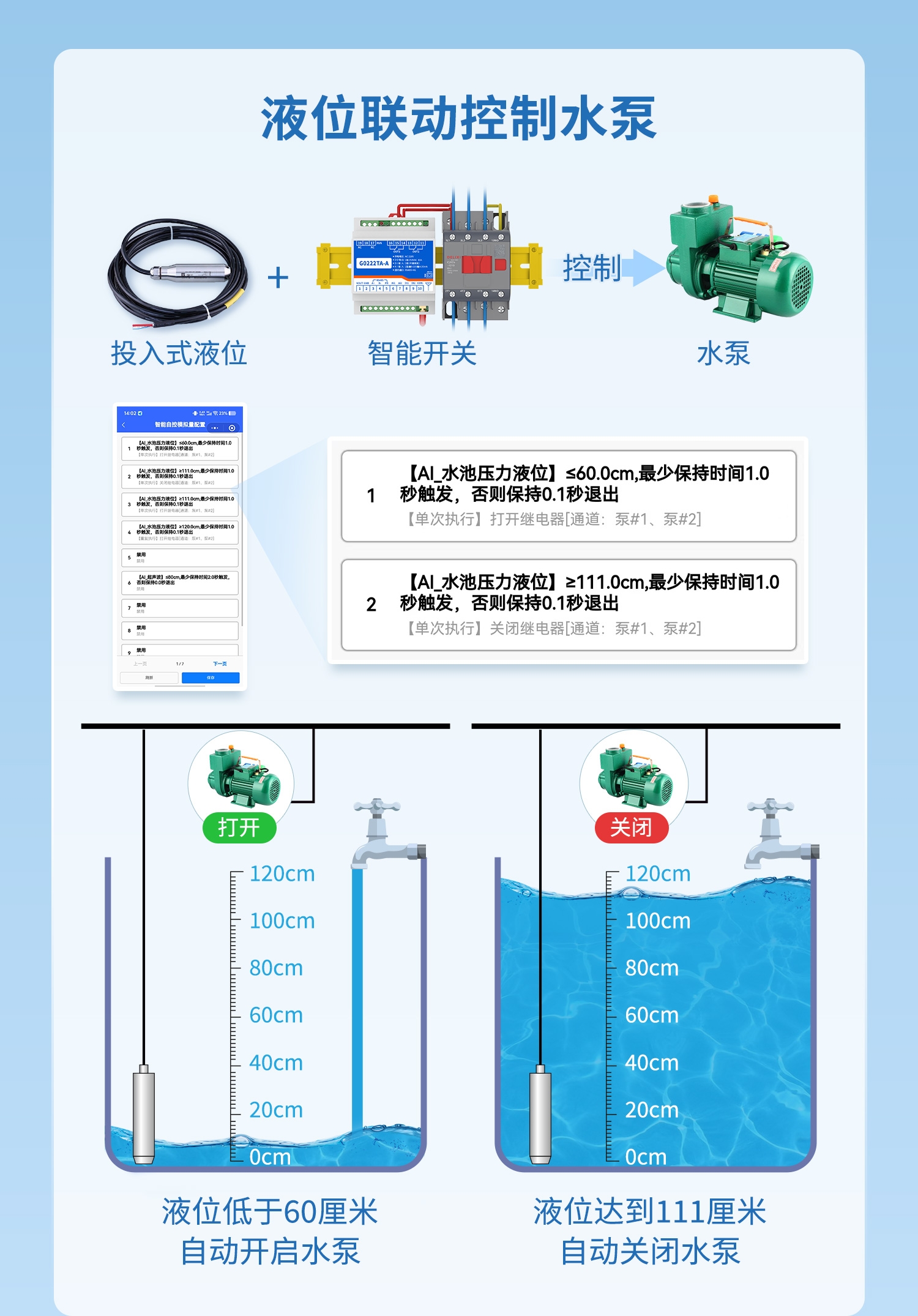

系统依托高位蓄水池实时水位数据，实现水泵全自动启停联动，全程无人值守。当水池水位低于下限阈值时，平台自动下发指令启动水泵机组，变频调速逐步升压输水;水位升至上限阈值时，自动停止水泵运行，杜绝水池溢水、水泵空转、干烧损耗。同时支持多水泵轮换启停、主备泵自动切换，均衡设备运行负荷，延长机组使用寿命。

2、长距离管网恒压智能调速

针对长距离输水、地势高差带来的水压波动问题，系统采用闭环恒压控制算法，实时采集管网各节点压力数据，动态调节水泵运行频率与转速。用水高峰自动增压，保障末端供水水量、水压稳定;用水低谷自动降压，避免管网超压破损、水资源浪费，彻底解决远距离输水压力不均、末端缺水难题。

3、全维度设备状态监测保护

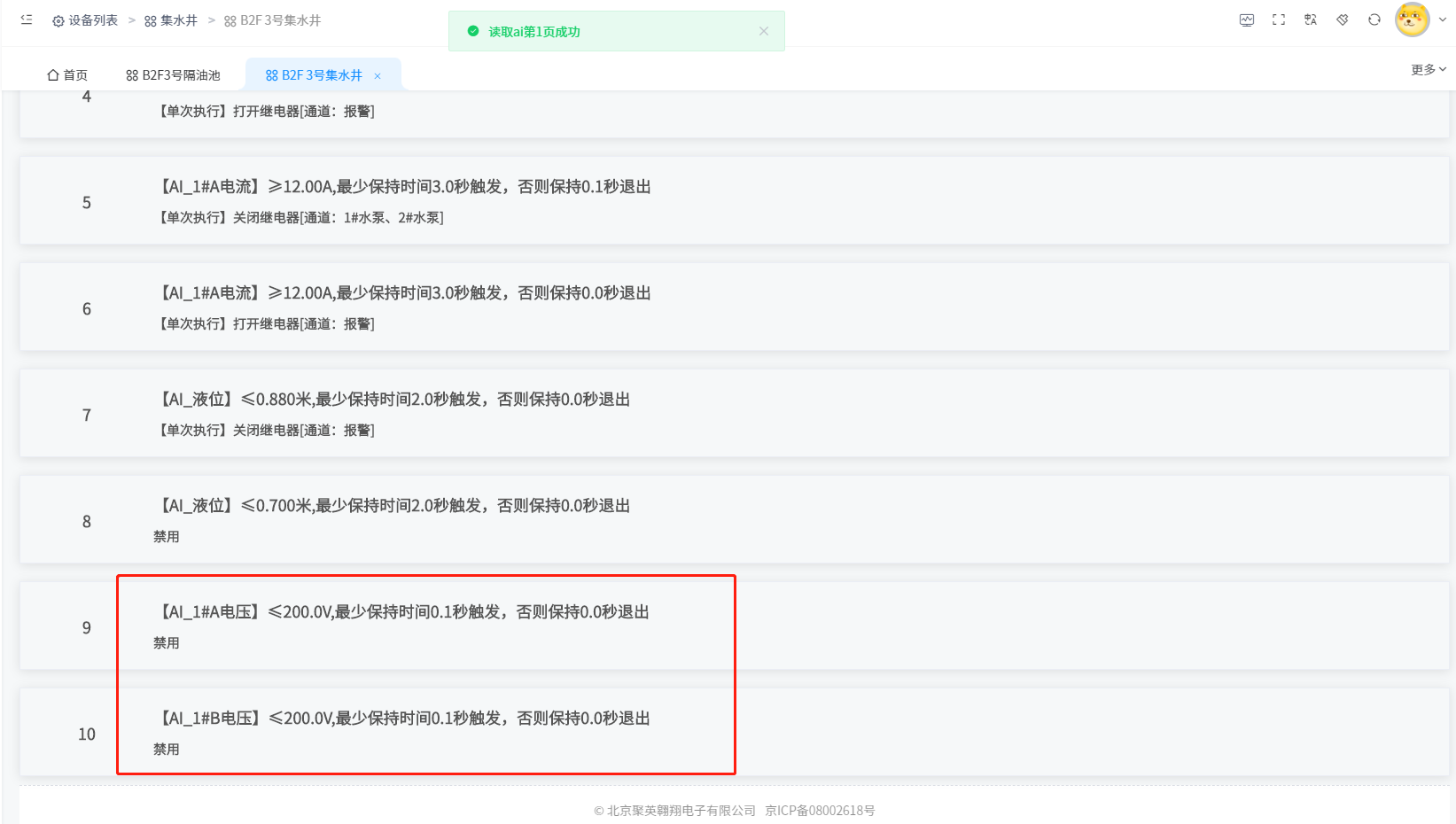

全天候监测水泵、变频器、阀门、管网的运行工况，涵盖电流、电压、温度、振动、转速、压力、流量等核心参数。系统内置多重保护机制，当设备出现过载、过热、缺相、漏水、压力异常等故障时，立即自动停机保护，同时锁定故障设备、规避二次损坏。改变传统设备“带病运行、故障突发”的现状，实现设备预防性维护。

4、多级故障预警与应急处置

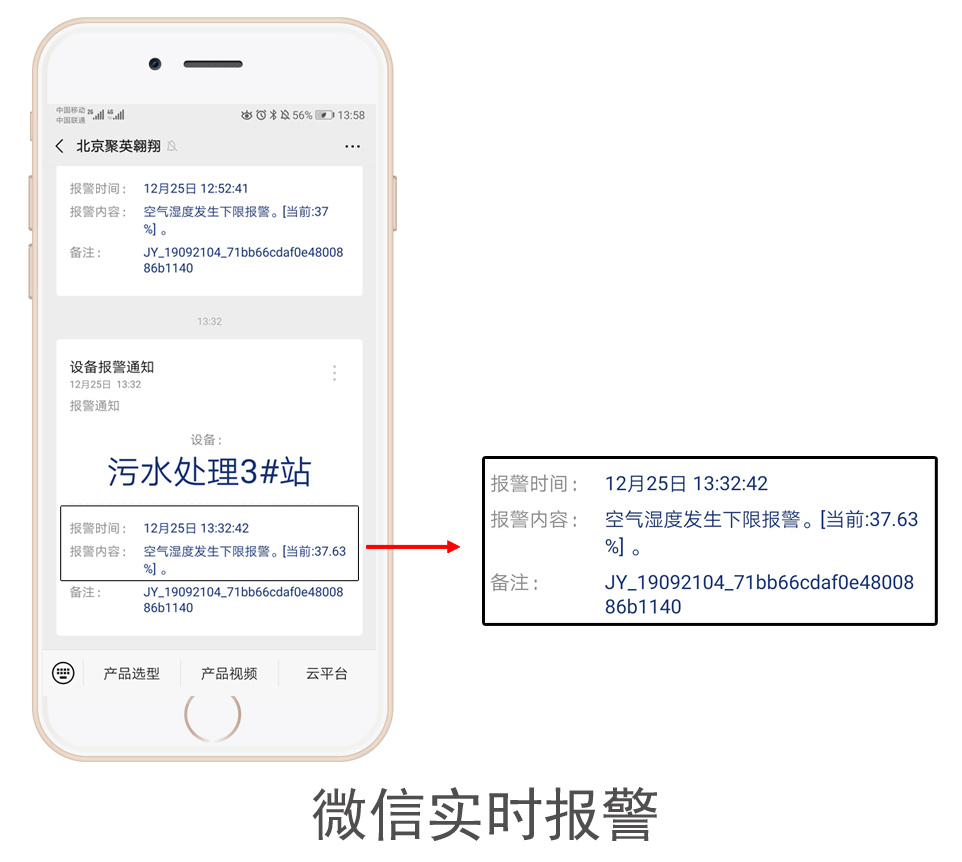

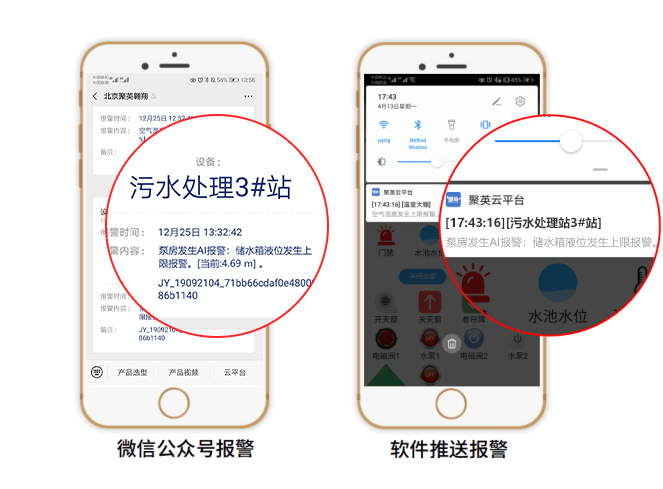

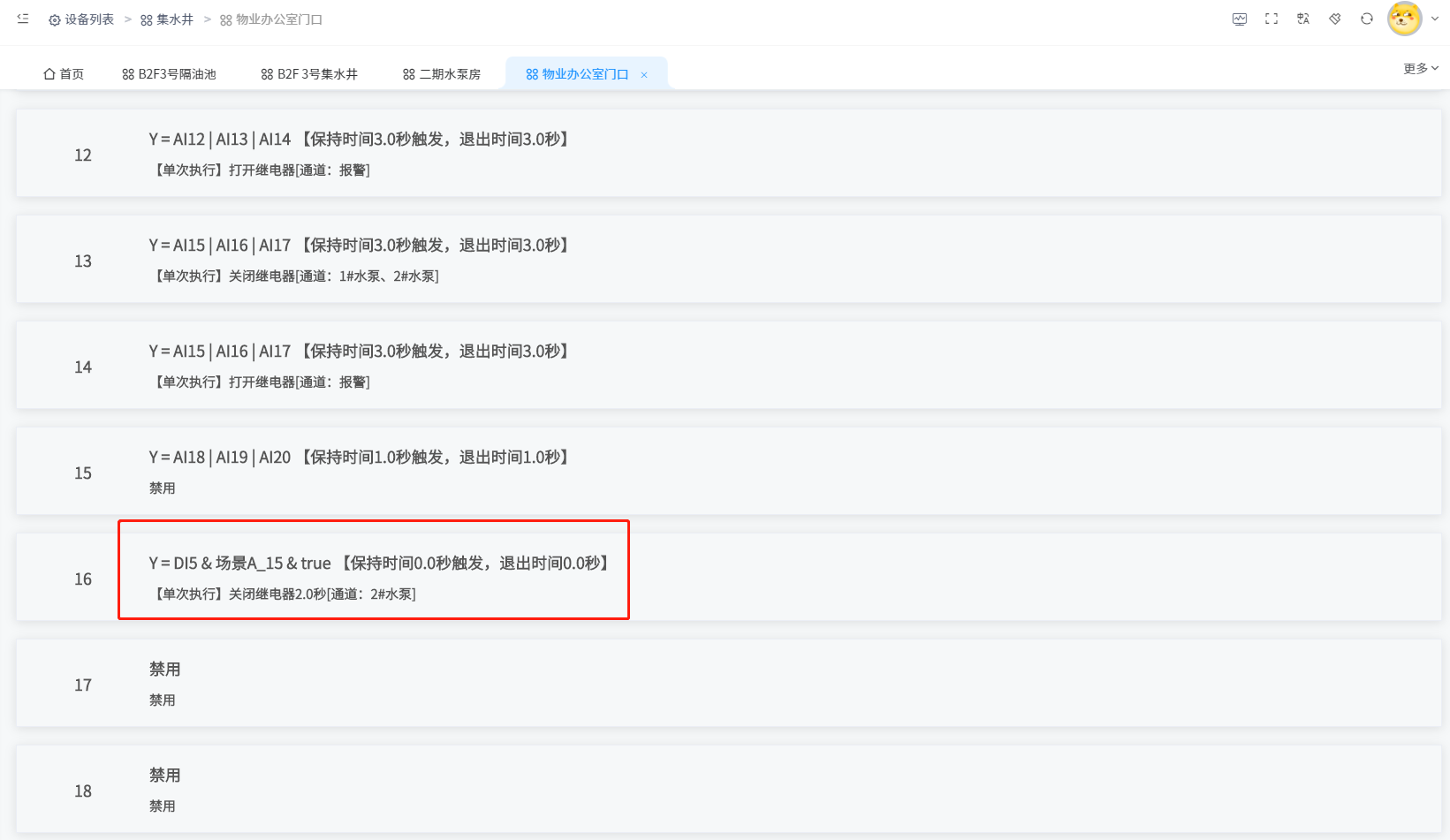

支持多级报警机制，针对水位异常、水压超限、流量骤降、水泵故障、设备离线、管网漏水等异常工况，实时触发预警，通过平台弹窗、手机APP、短信等方式同步推送报警信息与故障位置、异常参数。运维人员可远程排查、快速处置，系统支持故障应急联动，突发故障时自动切换备用设备，保障供水不中断。

5、远程可视化运维管理

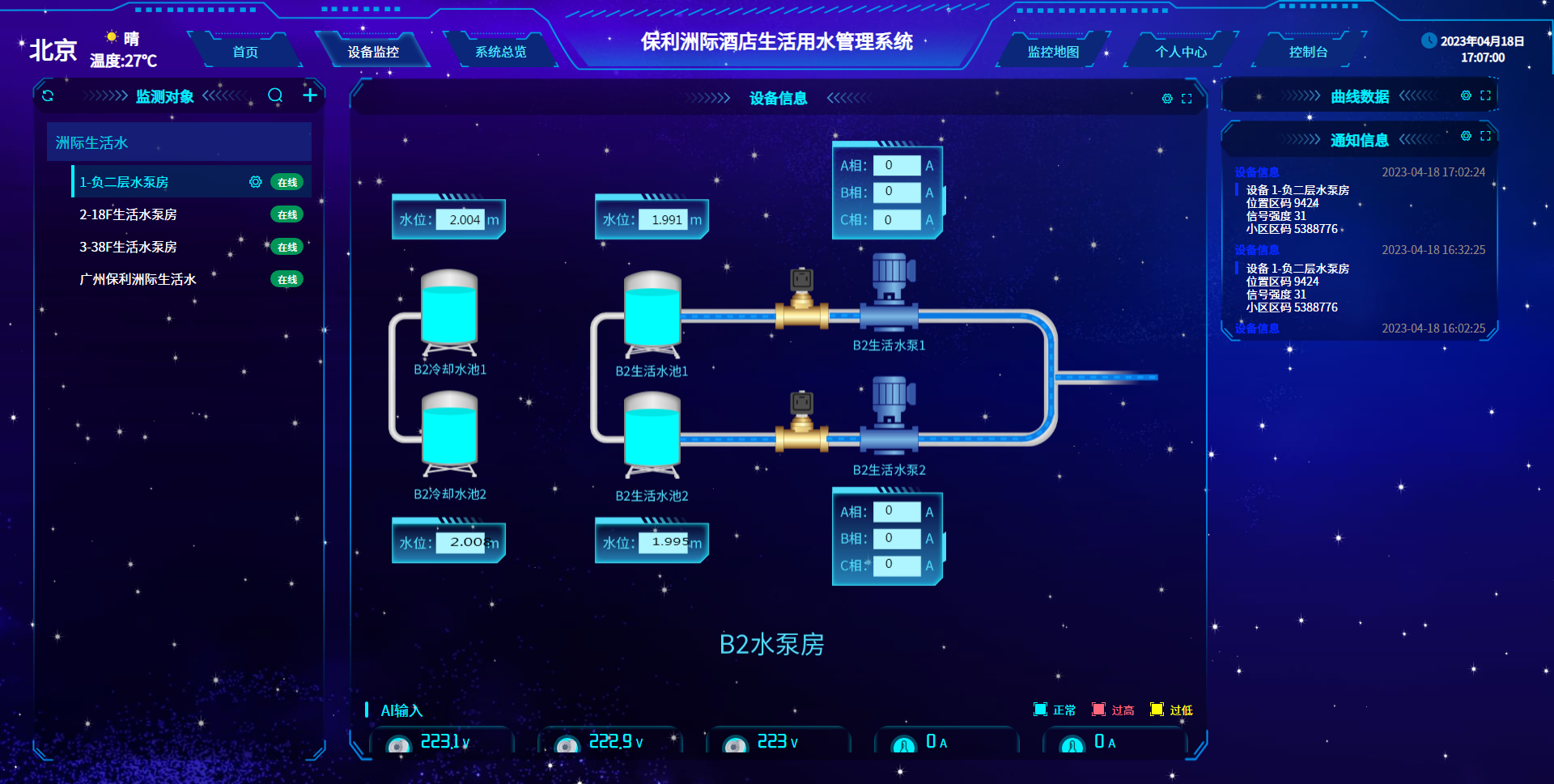

三端联动可视化管理平台，实时展示蓄水池水位、管网压力流量、水泵运行状态、设备在线状态、能耗数据等全系统工况，界面直观易懂。运维人员可远程手动控制水泵启停、调节运行参数、开关阀门，无需现场巡检作业，实现泵房无人值守、全域远程运维，大幅降低人工成本。

6、数据统计分析与溯源

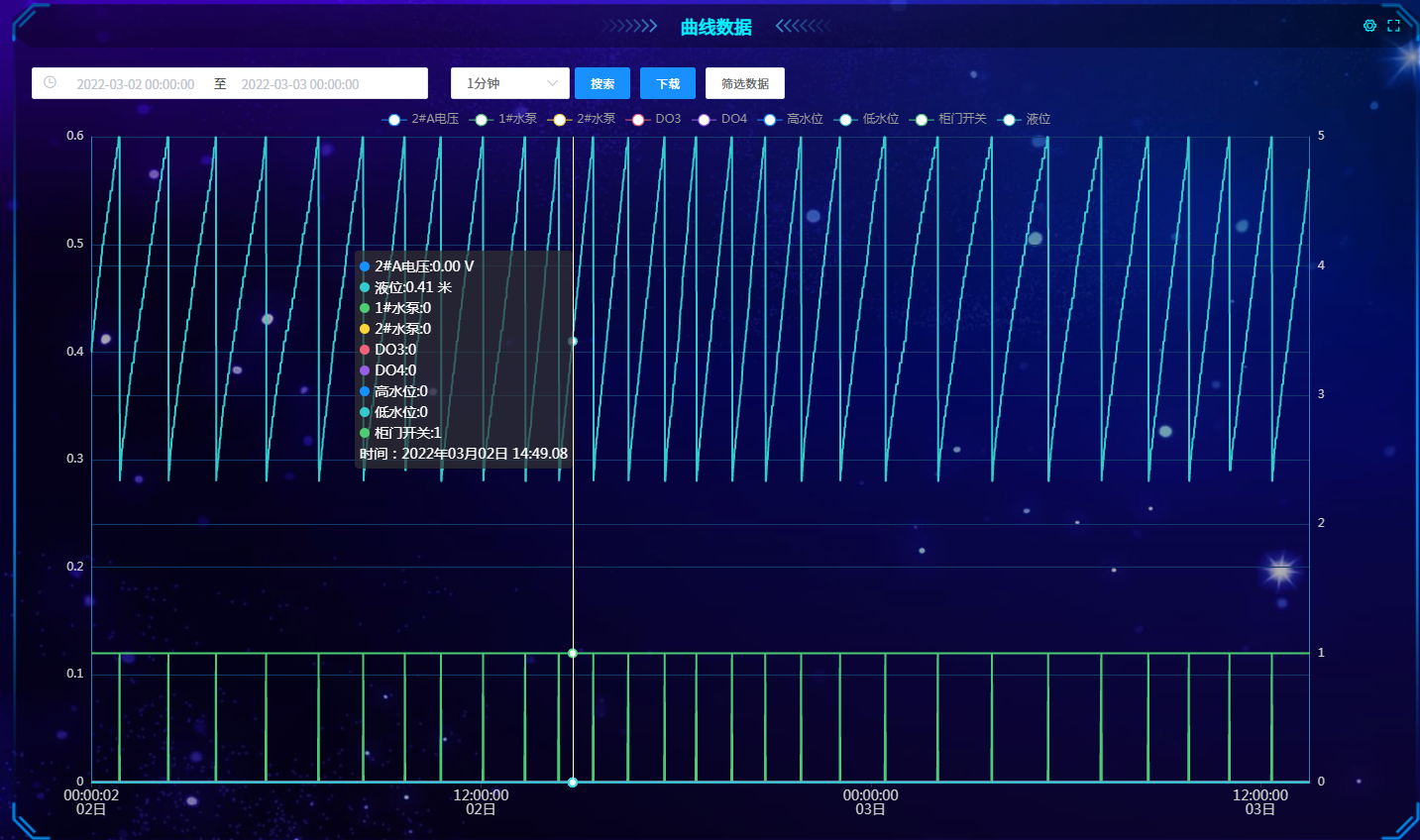

系统自动采集、存储所有运行数据，支持按日、周、月、年统计用水量、输水流量、设备运行时长、能耗数据、故障记录、预警记录等，自动生成可视化报表。通过大数据分析用水规律、设备能耗趋势、故障高发点位，为供水调度优化、设备维保计划、能耗管控提供精准数据支撑，实现供水管理数字化、精细化、可溯源。

7、系统安全与冗余保障

支持自动/手动双模式切换，云端故障、网络中断时，本地控制系统可独立运行，保障基础供水功能正常运转;具备数据加密、权限分级管理、操作日志记录功能，防止非法操作、数据篡改;支持设备离线缓存、数据补传，保障数据完整性，适配野外复杂运行环境。

七、方案优势

- 适配长距离高位供水场景：针对性解决远距离输水压力衰减、高低落差水压波动、信号传输不稳定、运维跨度大等核心问题，工况适配性极强，区别于普通常规供水控制系统。

- 无人值守，大幅降本增效：全程自动化运行，无需人工现场巡检、启停设备，节省大量人工成本;智能变频调速与按需供水，有效降低水泵能耗、设备损耗、管网漏水损耗，长期运营成本显著降低。

- 供水稳定性全面升级：通过水位、水压双闭环智能控制，精准匹配供水供需，彻底解决溢水、缺水、水压不稳、末端供水不足等问题，24小时不间断稳定供水。

- 预防性运维，降低故障风险：实时监测设备状态，提前预警潜在故障，变“事后维修”为“事前预防”，减少突发停水故障，降低设备维修成本与水资源浪费。

- 施工便捷，兼容性强：采用无线传输方案，无需大规模布线，施工周期短、改造成本低;兼容传统工频水泵、现有管网设施，可快速完成老旧供水系统智能化升级，拓展性强。

八、应用场景

- 山区、丘陵村镇集中供水工程，山顶高位水池蓄水供水项目;

- 工矿企业、工业园区、矿区长距离高位生产生活供水系统;

- 农业灌区、山地种植基地高位蓄水池节水灌溉供水工程;

- 偏远景区、光伏电站、野外站点独立高位供水系统;

- 城乡供水一体化老旧高位供水设施智能化升级改造项目。

九、应用案例

1、新中关村大厦泵房监控系统

2、交溪口水坝水位监控系统

3、山东枣庄付村煤矿生产供水管理系统

4、内蒙古乌海市华通物业平沟生产供水管理系统

5、广州市饮用水水质在线检测系统

6、吉林极锐科技生活供水远程管理系统

7、张家口市自来水监管系统

8、甘肃张掖市企业供水调度系统

9、内蒙古乌海市华通物业华源生产供水管理系统

10、内蒙古乌海市华通物业老石旦生产供水管理系统

11、大同同煤集团供水监控系统四期

十、方案总结

高位蓄水池长距离水泵供水解决方案，深度结合长距离、高低落差供水场景的核心痛点，依托物联网、智能控制、大数据技术，重构传统供水管控模式。通过全工况智能监测、全自动联动调度、精准恒压供水、预防性设备运维、远程可视化管理，有效解决人工运维成本高、供水不稳定、能耗浪费大、故障响应慢等问题，实现供水系统安全化、自动化、智能化、节能化、数字化升级。

方案落地后，可全面提升高位长距离供水的稳定性与可靠性，降低系统运营与维护成本，保障生产生活、农业灌溉、工矿生产的持续稳定供水，是智慧水利、城乡供水一体化、农村饮水安全工程的优选智能化改造方案。
