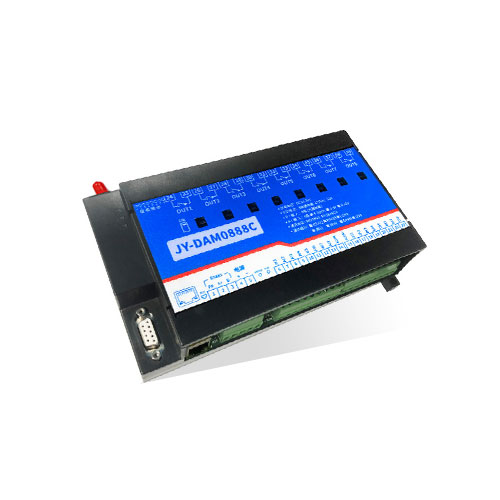

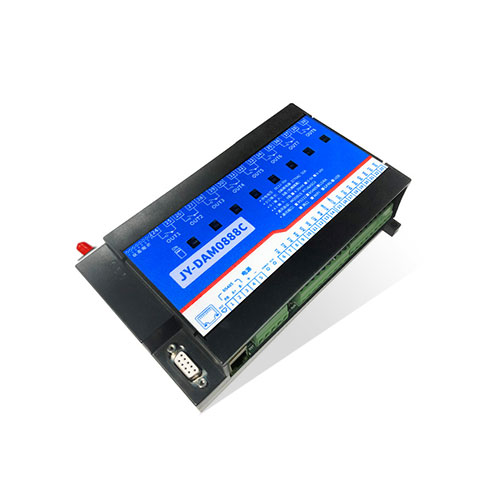

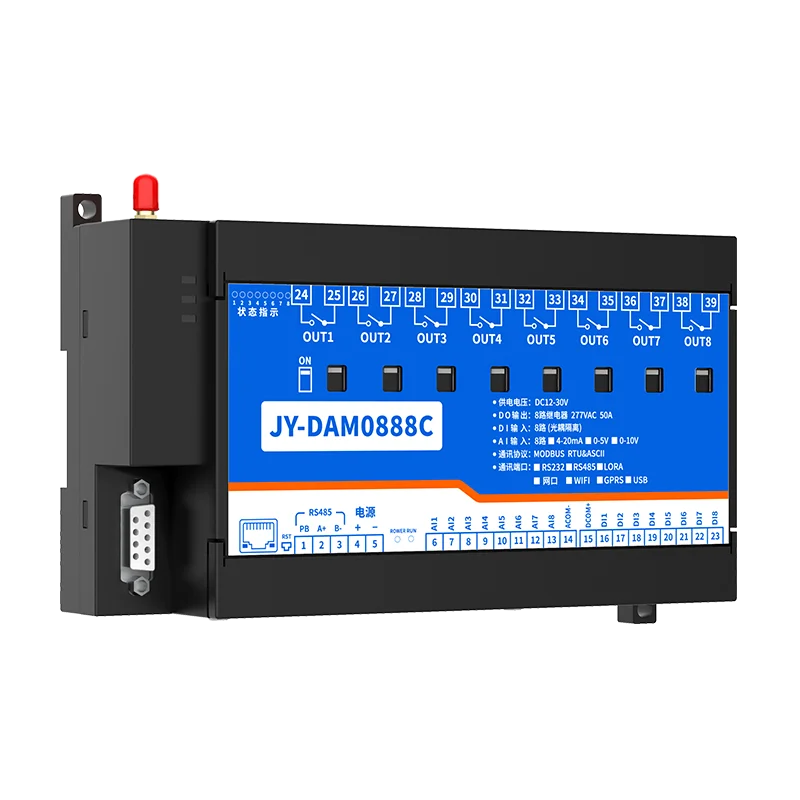

云平台 DAM0888C 网络版 远程数采控制器

云监控 | 微信报警 | 智能自控 | 断电保持

工业级 云平台系列网络版,8路继电器输出(DO)8路开关量采集(DI)8路模拟量采集(AI),8路磁保持继电器控制输出,触点隔离;8路开关量输入;8路模拟量(4-20mA、O-5V、0-10V)输入;支持单WIFI、单网口、WIFI+网口三种分类;支持TCP/...

联网方式:WiFi/网口/WiFi+网口 功能说明:8DO+8DI+8AI 版本说明:智能自控版 协议:Modbus TCP/RTU/ASCII 软件说明:免费测试/应用软件 二次开发:支持 安装方式:35mm导轨或四角螺丝

一、产品说明

DAM0888C 设备是我公司云系列设备中网络版的一种 ,设备通过连接Internet广域网来进行通讯,使用我司配套的云平台软件可实现远程控制设备功能,每个设备具有唯一 ID 号方便用户进行二次开发使用。

二、产品特点

l 供电电压 DC12-30V;

l HFE10-2 磁保持 50A 继电器,输出触点隔离;

l 通讯接口支持无线 WIFI+RJ45 以太网口;

l 设备默认 IP 为 192.168.16.254;

l 设备默认 WIFI 名称为 HI_Link_**(**代表随机数字字母组合);

l 通信波特率:2400,4800,9600, 19200,38400;

l 通信协议:支持标准modbus RTU/TCP 协议;

l 支持用户二次开发。

三、产品功能

l 8 路光耦输入(NPN 型 5-30V);

l 8 路磁保持 50A 继电器输出;

l 8 路 12 位分辨率模拟量电压输入;

l 可实现远距离操控;

l 支持局域网和外网控制使用;

l 支持 UDP/TCP 工作模式;

l 支持 Client 、Server 模式;

l 支持透传、力控、组态王、Modbus tcp 连接;

l 具有闪开、闪断【点动】功能,可以自定义设置点动时间。

四、版本说明

版本

定时功能

联动模式

模拟量阈值

场景

普通版





智能自控版

1、普通版:

l 设备默认输入和输出之间为互相独立,没有关系。

2、智能自控版:

l 定时控制----年月日时分秒自定义设置时间控制,可循环;

l 输出互锁----自定义输出通道与输出通道之间的互锁关系;

l 开关量联动----手动开关或开关量触发设备与控制输出联动;

l 模拟量自动控制----自定义模拟量上下限阈值,触发后自动控制;

l 场景控制-----自定义完整的逻辑控制触发条件;

l 70 组规则设定----多达 70 组规则条件设定,满足各种逻辑要求。

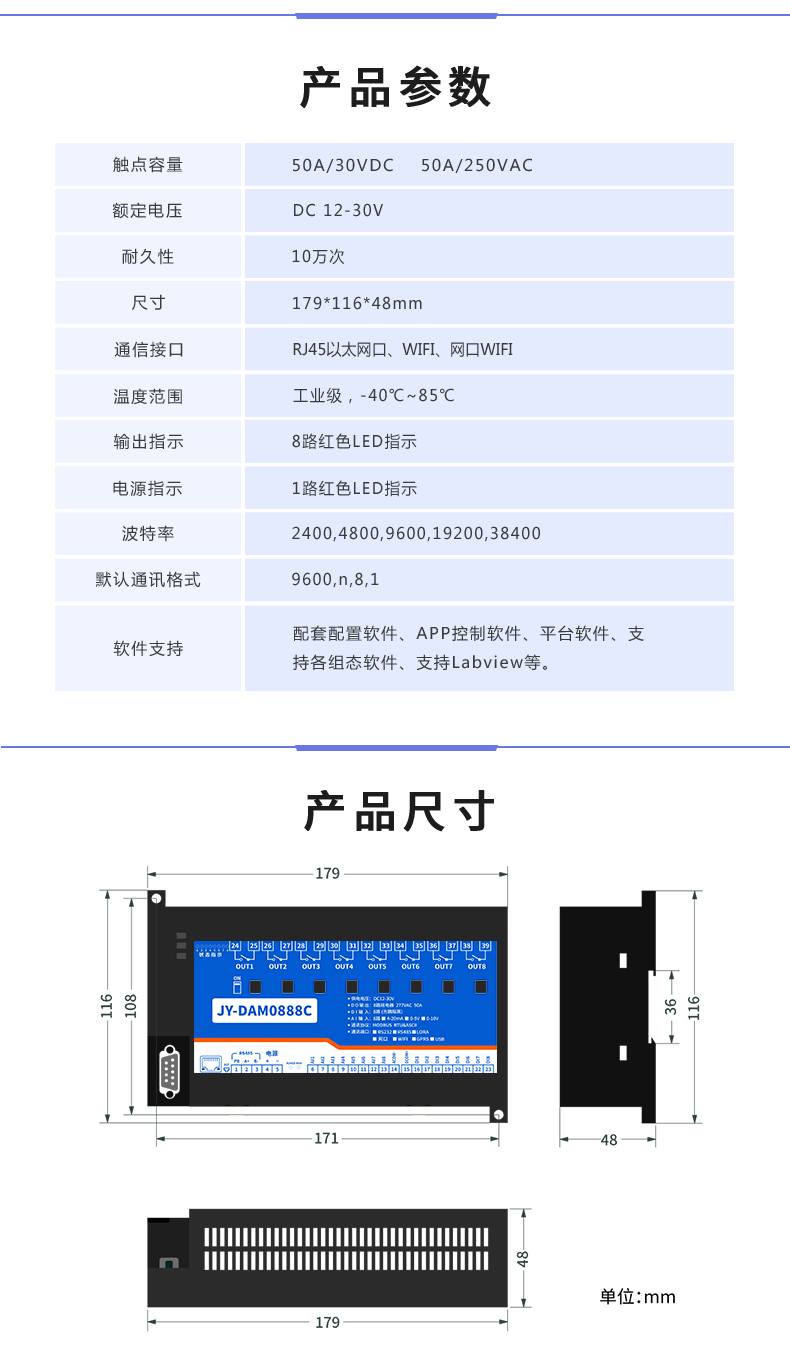

五、主要参数

参数

说明

触点容量

50A/30VDC  50A/250VAC

耐久性

10万次

通讯接口

WIFI+RJ45以太网口

默认 WIFI 名称

HI_Link_**(**代表随机数字字母组合)

默认 IP

192.168.16.254

额定电压

DC 12-30V

电源指示

1路红色 LED 指示(不通信时常亮,通信时闪烁)

输出指示

8路红色 LED 指示

温度范围

工业级,-40℃—85℃

尺寸

180*94*41mm

重量

330g

默认通讯格式

9600,n,8,1

波特率

2400,4800,9600,19200,38400



软件支持

配套配置软件、app 控制软件,平台软件;支持各家组态软件;

支持 Labviewd

六、通讯架构说明

设备使用基于 Internet广域网进行远程通讯,通过配置参数面向我司云服务器 ems.jydtu.com,端口号 60001 进行通讯。


七、快速使用说明

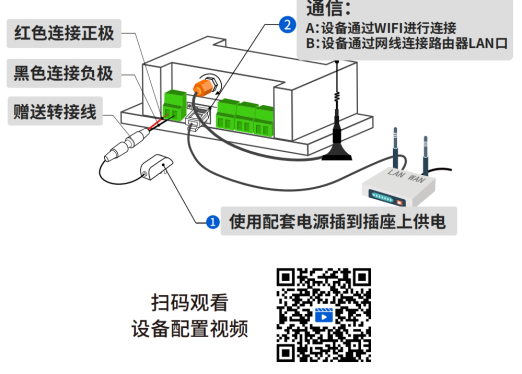

1 、设备供电后连接设备 WIFI 信号,通过网页进行参数配置;

2 、测试通讯;

3 、获取设备唯一 ID 号;

4 、手机安装云平台 app 软件;

5 、通过云平台添加设备进行测试使用。

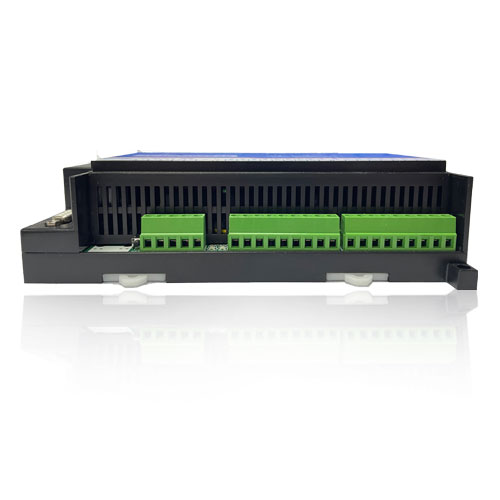

八、硬件说明

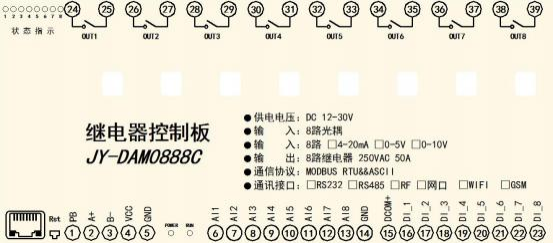

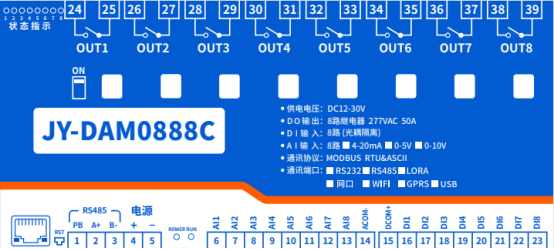

1、接口说明


引脚说明

功能

序号

引脚

说明

供电

DC12-30V)

4

VCC

电源正极

5

GND

电源负极

WIFI 模块

RJ45

网线模式下,接入网线后,黄灯和绿灯常亮

供电指示灯

Power

红色 LED 灯常亮

通讯指示灯

Run

绿色 LED 灯闪烁















状态指示灯

1

第一路继电器输出指示灯,吸合为红色常亮

2

第二路继电器输出指示灯,吸合为红色常亮

3

第三路继电器输出指示灯,吸合为红色常亮

4

第四路继电器输出指示灯,吸合为红色常亮

5

第五路继电器输出指示灯,吸合为红色常亮

6

第六路继电器输出指示灯,吸合为红色常亮

7

第七路继电器输出指示灯,吸合为红色常亮

8

第八路继电器输出指示灯,吸合为红色常亮

AI(模拟量输

6

AI1

第一路模拟量输入信号正

入)

7

AI2

第二路模拟量输入信号正

8

AI3

第三路模拟量输入信号正

9

AI4

第四路模拟量输入信号正

10

AI5

第五路模拟量输入信号正

11

AI6

第六路模拟量输入信号正

12

AI7

第七路模拟量输入信号正

13

AI8

第八路模拟量输入信号正

14

GND

模拟量输入信号负(共用负)















DI(开关量输

入)

15

DCOM+

开关量输入信号正(共正,电压范围DC5-30V)

16

DI1

第一路开关量输入信号负

17

DI2

第二路开关量输入信号负

18

DI3

第三路开关量输入信号负

19

DI4

第四路开关量输入信号负

20

DI5

第五路开关量输入信号负

21

DI6

第六路开关量输入信号负

22

DI7

第七路开关量输入信号负

23

DI8

第八路开关量输入信号负



















DO(继电器输

出)

24



Out1



第一路继电器输出

25

26



Out2



第二路继电器输出

27

28



Out3



第三路继电器输出

29

30



Out4



第四路继电器输出

31

32

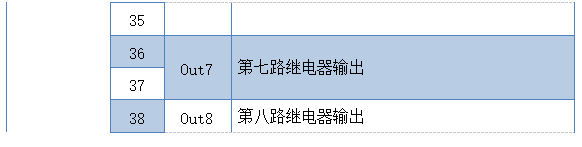

Out5



第五路继电器输出

33

34

Out6

第六路继电器输出

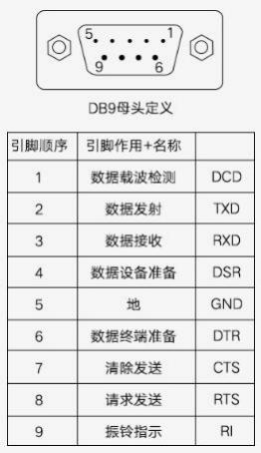

2、RS232 接口

设备上提供一个 RS232 接口,可以用来连接现场的触摸屏、PLC 或电脑等上位机,为独立通讯接口,可与网络连接同时通讯。


3、继电器接线说明


4、有源开关量(NPN 型低电平)接线示意图


5、无源开关量接线示意图


6、模拟量接线示意图

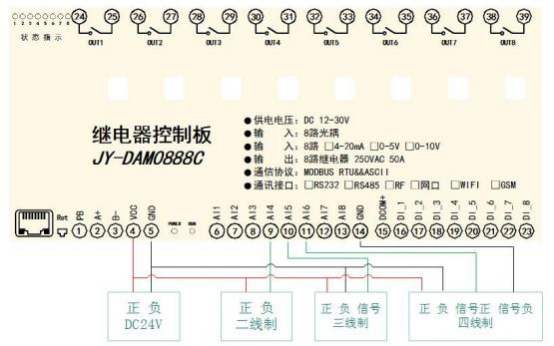

下图中的电源部分为传感器供电,AI1-AI8 接传感器信号正,GND 为传感器信号负,

设备采集到的AI数据与实际输入值之间的关系:

实际值=返回值*0.001


二线制:


三线制:


四线制:


九、设备参数配置及测试

1、参数配置

WIFI+ 网 口 版 设 备通过 网 页 方 式来进 行 参 数配置 , 设 备 默认 WIFI 信 号 名称 为Hi_Link_****,连接密码为 12345678,默认 IP 为 192.168.16.254,详细配置方法,阅读【聚英云平台 WIFI 网口版使用说明】文档即可;

下载地址:https://www.juyingele.com/software/

2、工作模式

①、普通版:

设备默认输入和输出之间为互相独立,没有关系。

②、智能自控版:

开关量(DI)输入和模拟量(AI)输入与继电器输出(DO)的对应关系,需要使用 DLC配置软件进行配置。

DLC 配置软件下载地址:http://www.juyingele.com.cn/zlxz/danziliao/1101.html

十、设备唯一 ID 号

使用聚英云平台软件,要求 DAM 设备具有唯一 ID 号,唯一 ID 号获取有以下两种方式:

1、扫描二维码获取

使用手机扫描设备外壳或包装外壳上的二维码获取唯一 ID 号,如下所示:

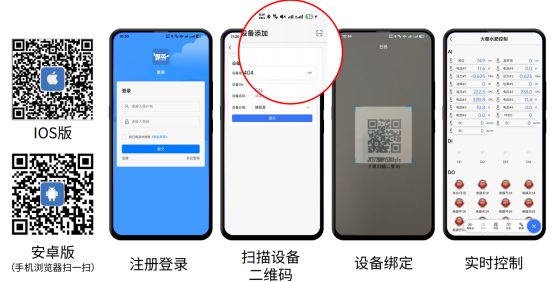

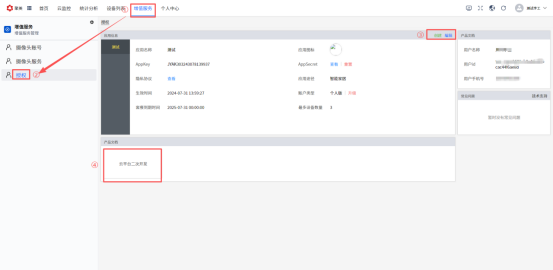

十一、平台软件说明

聚英云平台为我公司开发的一款网络平台软件,平台包含手机 APP 平台软件和网页版平台,其中手机 APP 软件又包含 Android 、IOS 两大类,平台以我公司的 DAM 系列网络版设备和GPRS 版设备为应用对象,旨在为用户提供远程控制输出(继电器、开关量)、模拟量(4-20mA 、0-10V 、0-5V)采集、开关量采集等服务,极大方便了用户的需求,服务器由我公司提供,客户可放心使用。

具体操作说明阅读【聚英云平台 WIFI 网口版使用说明】文档即可;

下载地址:https://www.juyingele.com/software/

十二、开发资料说明

1、通讯协议说明

本产品支持标准modbus 指令,有关详细的指令生成与解析方式,可根据本文中的寄存器表结合参考《MODBUS 协议中文版》 即可。

Modbus 协议说明书下载链接地址:https://www.juyingele.com/software/

2、Modbus 寄存器说明

线圈寄存器地址表:

寄存器名称


寄存器地址

说明

线圈控制




线圈 1

写线圈


0x0001

第一路继电器输出

线圈 2

1 号指令码


0x0002

第二路继电器输出

线圈 3



0x0003

第三路继电器输出

线圈 4



0x0004

第四路继电器输出

线圈 5



0x0005

第五路继电器输出

线圈 6


0x0006

第六路继电器输出

线圈 7

0x0007

第七路继电器输出

线圈 8

0x0008

第八路继电器输出

离散量输入




输入 1

开关量 2 号指令

1x0001


第一路输入

输入 2

1x0002


第二路输入

输入 3

1x0003


第三路输入

输入 4

1x0004


第四路输入

输入 5

1x0005


第五路输入

输入 6

1x0006


第六路输入

输入 7

1x0007


第七路输入

输入 8

1x0008


第八路输入

模拟量输入




输入 1

模拟量 4 号指令

3x0001


第一路输入

输入 2

3x0002


第二路输入

输入 3

3x0003


第三路输入

输入 4

3x0004


第四路输入

输入 5

3x0005


第五路输入

输入 6

3x0006


第六路输入

输入 7

3x0007


第七路输入

输入 8


3x0008


第八路输入

配置参数




通信波特率

保持寄存器

4x1001


见下表波特率数值对应表,默认为 0支持 0-5,该寄存器同时决定 RS232 RS485 的通信波特率

备用

4x1002


备用,用户不可写入任何值。

偏移地址

4x1003


设备地址=偏移地址+拨码开关地址

工作模式

4x1004


用户可以使用,存储用户数据

延迟时间

4x1005


用户可以使用,存储用户数据

备注:

① :Modbus 设备指令支持下列 Modbus 地址:

00001 至 09999 是离散输出(线圈)

10001 至 19999 是离散输入(触点)

30001 至 39999 是输入寄存器(通常是模拟量输入)

40001 至 49999 是保持寄存器(通常存储设备配置信息)

采用 5 位码格式,第一个字符决定寄存器类型,其余 4 个字符代表地址。地址 1 从 0开始,如 00001 对应 0000。

② :波特率数值对应表

数值

波特率

0

38400

1

2400

2

4800

3

9600

4

19200

5

38400

3、指令生成说明

指令可通过“聚英翱翔 DAM 调试软件 ”,勾选调试信息来获取。



指令生成说明:对于下表中没有的指令,用户可以自己根据modbus 协议生成,对于继电器线圈的读写,实际就是对modbus 寄存器中的线圈寄存器的读写,上文中已经说明了继电器寄存器的地址,用户只需生成对寄存器操作的读写指令即可。例如读或者写继电器 1的状态,实际上是对继电器 1 对应的线圈寄存器 00001 的读写操作。

4、指令列表

情景

RTU 格式(16 进制发送)

查询八路状态

FE 01 00 00 00 08 29 C3

查询指令返回信息

FE 01 01 00 61 9C

控制第一路开

FE 05 00 00 FF 00 98 35

控制返回信息

FE 05 00 00 FF 00 98 35

控制第一路关

FE 05 00 00 00 00 D9 C5

控制返回信息

FE 05 00 00 00 00 D9 C5

控制第二路开

FE 05 00 01 FF 00 C9 F5

控制第二路关

FE 05 00 01 00 00 88 05

控制第三路开

FE 05 00 02 FF 00 39 F5

控制第三路关

FE 05 00 02 00 00 78 05

控制第四路开

FE 05 00 03 FF 00 68 35

控制第四路关

FE 05 00 03 00 00 29 C5

控制第五路开

FE 05 00 04 FF 00 D9 F4

控制第五路关

FE 05 00 04 00 00 98 04

控制第六路开

FE 05 00 05 FF 00 88 34

控制第六路关

FE 05 00 05 00 00 C9 C4

控制第七路开

FE 05 00 06 FF 00 78 34

控制第七路关

FE 05 00 06 00 00 39 C4

控制第八路开

FE 05 00 07 FF 00 29 F4

控制第八路关

FE 05 00 07 00 00 68 04

查询八路光耦状态

FE 02 00 00 00 08 6D C3

查询返回信息

FE 02 01 00 91 9C

5、指令详解

5.1 、继电器输出

控制 1 路继电器(以第一路开为例,其他通道参照本例),任意一个字节变动,CRC 校验位会随之变动。

发送码:FE 05 00 00 FF 00 98 35

字段

含义

备注

FE

设备地址

这里为广播地址

05

05 指令

单个控制指令

00 00

地址

要控制继电器寄存器地址

FF 00

指令

继电器开的动作

98 35

CRC16

 6 字节数据的CRC16 校验和

继电器卡返回信息:

返回码:FE 05 00 00 FF 00 98 35

字段

含义

备注

FE

设备地址

这里为广播地址

05

05 指令

单个控制指令

00 00

地址

要控制继电器寄存器地址

FF 00

指令

继电器开的动作

98 35

CRC16

 6 字节数据的CRC16 校验和

5.2 、继电器状态

查询8 路继电器

发送码:FE 01 00 00 00 08 29 C3

字段

含义

备注

FE

设备地址

这里为广播地址

01

01 指令

查询继电器状态指令

00 00

起始地址

要查询的第一个继电器寄存器地址

00 08

查询数量

要查询的继电器数量

29 C3

CRC16

 6 字节数据的CRC16 校验和

继电器卡返回信息:

返回码:FE 01 01 00 61 9C

字段

含义

备注

FE

设备地址


01

01 指令

返回指令:如果查询错误,返回 0x81

01

字节数

返回状态信息的所有字节数。1+(n-1)/8

00

查询的状态

返回的继电器状态。

Bit0:第一个继电器状态

Bit1:第二个继电器状态

。。。。。。。

Bit7:第八个继电器状态

61 9C

CRC16

 6 字节数据的CRC16 校验和

5.3 、光耦输入

查询光耦

发送码:FE 02 00 00 00 08 6D C3

字段

含义

备注

FE

设备地址


02

02 指令

查询离散量输入(光耦输入)状态指令

00 00

起始地址

要查询的第一个光耦的寄存器地址

00 08

查询数量

要查询的光耦状态数量

6D C3

CRC16


光耦返回信息:

返回码:FE 02 01 01 50 5C

字段

含义

备注

FE

设备地址


02

02 指令

返回指令:如果查询错误,返回 0x82

01

字节数

返回状态信息的所有字节数。1+(n-1)/8

01

查询的状态

返回的继电器状态。

Bit0:第一个光耦输入状态

Bit1:第二个光耦输入状态

。。。。。。。



Bit7:第八个光耦输入状态

50 5C

CRC16


5.4 、模拟量查询

获取到的模拟量数据与实际输入值之间的关系为:实际值=返回值*0.001

查询模拟量 AD 字

发送码:FE 04 00 00 00 08 E5 C3

字段

含义

备注

FE

设备地址


04

04 指令

查询输入寄存器指令

00 00

起始地址

要查询的第一路模拟量寄存器地址

00 08

查询数量

要查询的模拟量数量

E5 C3

CRC16


模拟返回信息:

返回码:FE 04 02 00 00 AD 24

字段

含义

备注

FE

设备地址


04

04 指令

返回指令:如果查询错误,返回 0x82

02

字节数

返回状态信息的所有字节数

00 00

查询的 AD

0x0227 ,即十进制 551 ,为查询的模拟量 AD字的值,实际值=返回值*0.001

AD 24

CRC16


5.5 、闪开闪闭指令

闪开闪闭指令解析

闪开发送码:FE 10 00 03 00 02 04 00 04 00 0A 00 D8

闪断发送码:FE 10 00 03 00 02 04 00 02 00 14 21 62

字段

含义

备注

FE

设备地址


10

10 指令

查询输入寄存器指令

00 03

继电器地址

要控制的器地址

00 02

控制命令数

要对继电的命令个数

04

字节数

控制信息命令的的所有字节数。1+(n-1)/8

00 04  00 02

指令

00 04 为闪开指令 00 02 为闪闭命令

00 0A

间断时间

00 0A 为十六进制换为十进制则为 10 间隔时间为(0. 1 *10

00 D8

CRC16

校验方式

返回码:FE 10 00 03 00 02 A5 C7

字段

含义

备注

FE

设备地址


10

10 指令

返回指令:如果查询错误,返回 0x82

00 03

设备地址

查询设备的地址

00 02

接收命令数

设备接受的命令个数

A5 C7

CRC16

校验位

5.6 、全开全关指令

全开全关指令解析

全开发送码:FE 0F 00 00 00 08 01 FF F1 D1

全断发送码:FE 0F 00 00 00 08 01 00 B1 91

其中 FF 为全开全关指令,为二进制转换为 16 进制,2 进制中 1 代表吸合,0 代表断开,11111111为全开,00000000 为全断,每 8 路为一个字节,起始为右侧开始,如 2,4,6,8,通道打开,其他关闭,则 2,4,6,8 为 10101010,16 进制为 AA ,全部开关指令为 AA

字段

含义

备注

FE

设备地址


0F

0F 指令

返回指令:如果查询错误,返回 0x82

00 00

起始地址


00 08

控制数量

控制的继电器数量

01

字节数

发送命令字节数

FF  (或 00

全开全关命令

FF  全开命令  00 全关命令

F1 D1 (或 B1 91)

CRC16

校验位

全开返回码:FE 0F 00 00 00 08 40 02

全断返回码:FE 0F 00 00 00 08 40 02

字段

含义

备注

FE

设备地址


0F

0F 指令

返回指令:如果查询错误,返回 0x82

00 00

起始地址


00 08

数量

返回信息的继电器数量

40 02

CRC16

校验位
