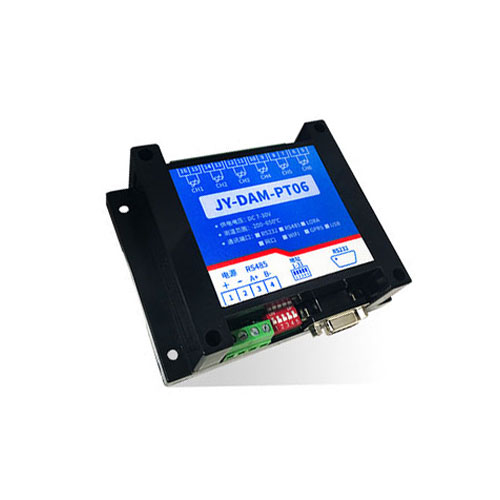

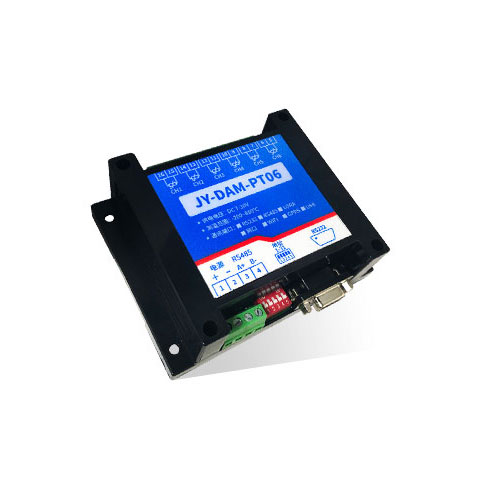

一、产品说明

DAMPT06 设备是我 公 司 云系列设备 中 网络版 的一种 ，设备通过连接Internet广域网来进行通讯，使用我司配套的云平台软件可实现远程采集温度数据的功能，每个设备具有唯一 ID 号方便用户进行二次开发使用。

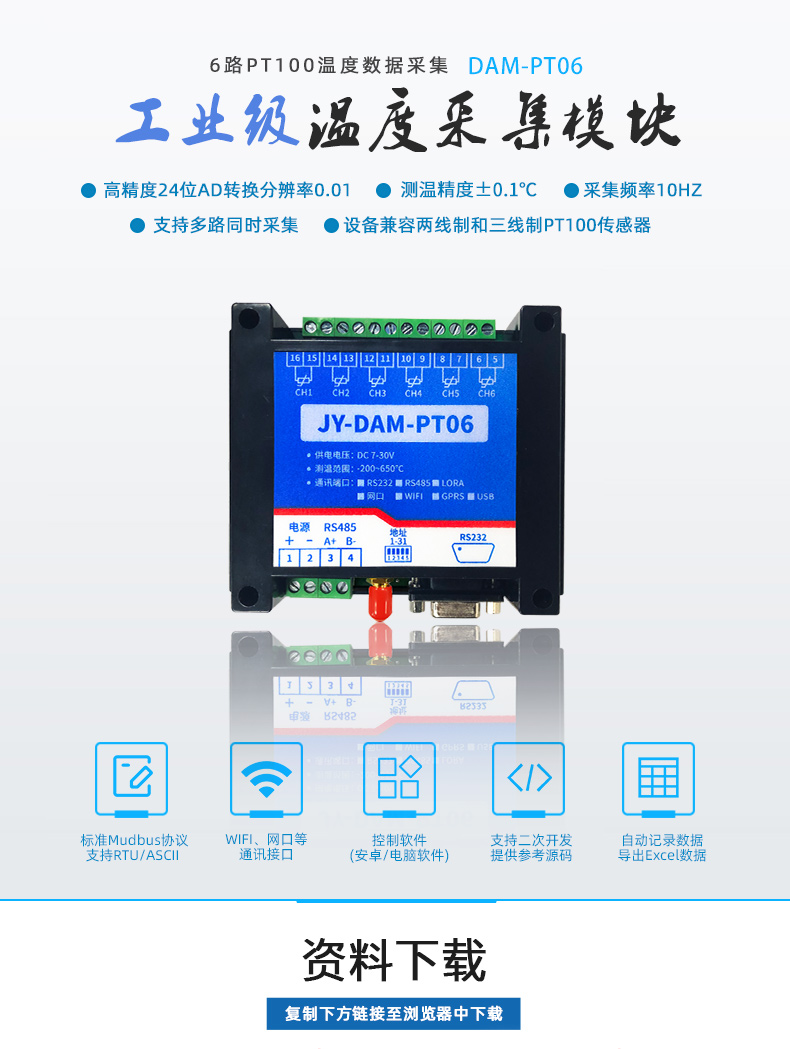

二、产品特点

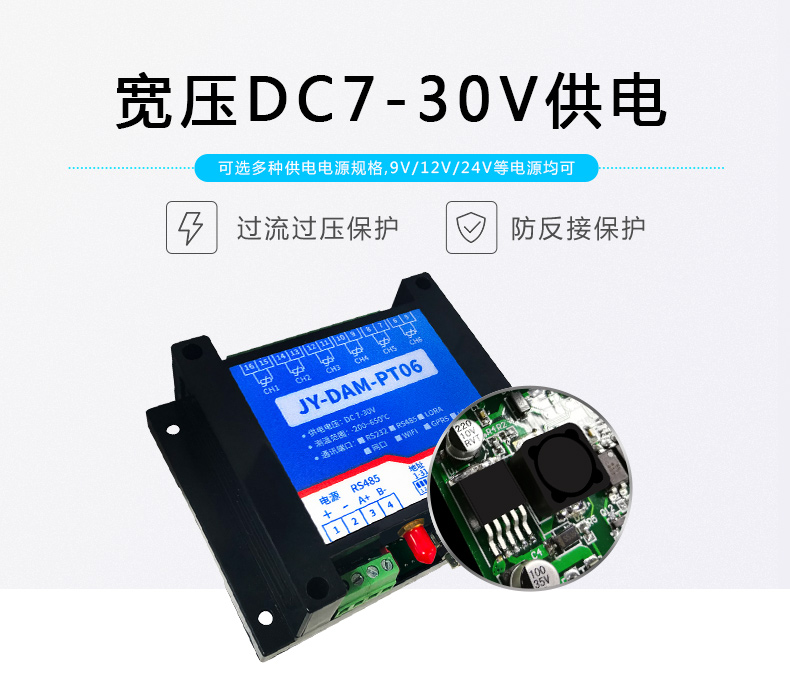

l 供电电压 DC7-40V;

l 通讯接口支持无线 WIFI+RJ45 以太网口;

l 设备默认 IP 为 192.168.16.254;

l 设备默认 WIFI 名称为 HI_Link_**(**代表随机数字字母组合);

l 支持标准modbus 协议，同时支持 ASCII/RTU 格式;

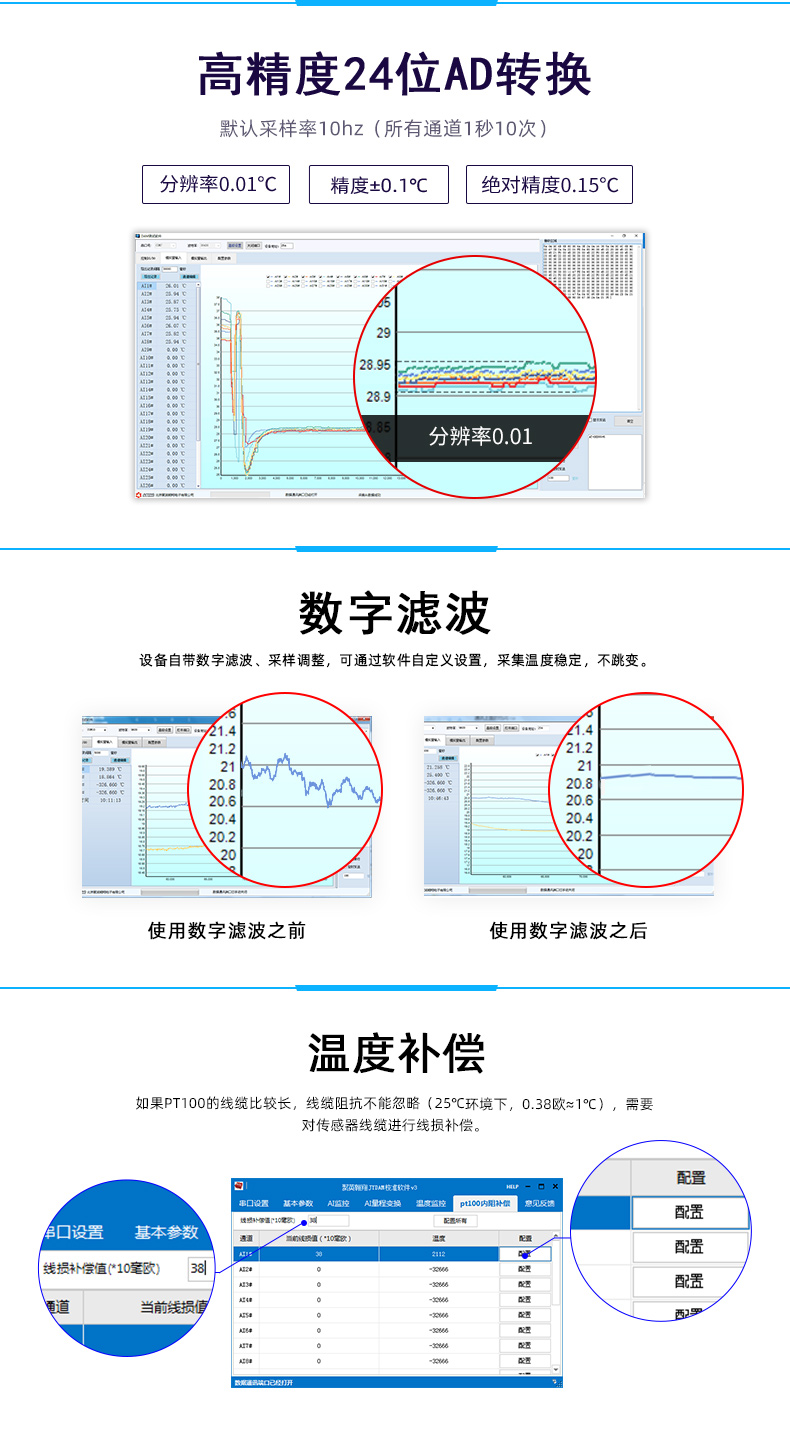

l 测量芯片采用24 位 AD 转换器,精度可做到 0.02 度;

l 支持用户二次开发。

三、产品功能

l 6 路 PT100 采集通道;

l 支持 5 位寻址地址;

l 支持波特率：2400,4800,9600, 19200,38400。

l 同时支持局域网和外网控制使用;

l 支持 UDP/TCP 工作模式;

l 支持 Client 、Server 模式;

l 支持透传、力控、组态王、Modbus tcp 连接;

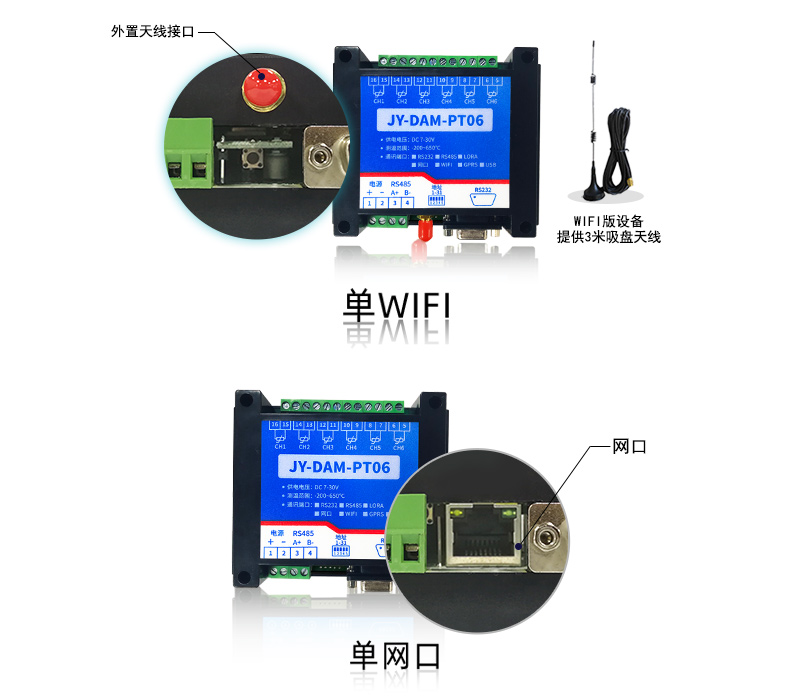

四、产品选型

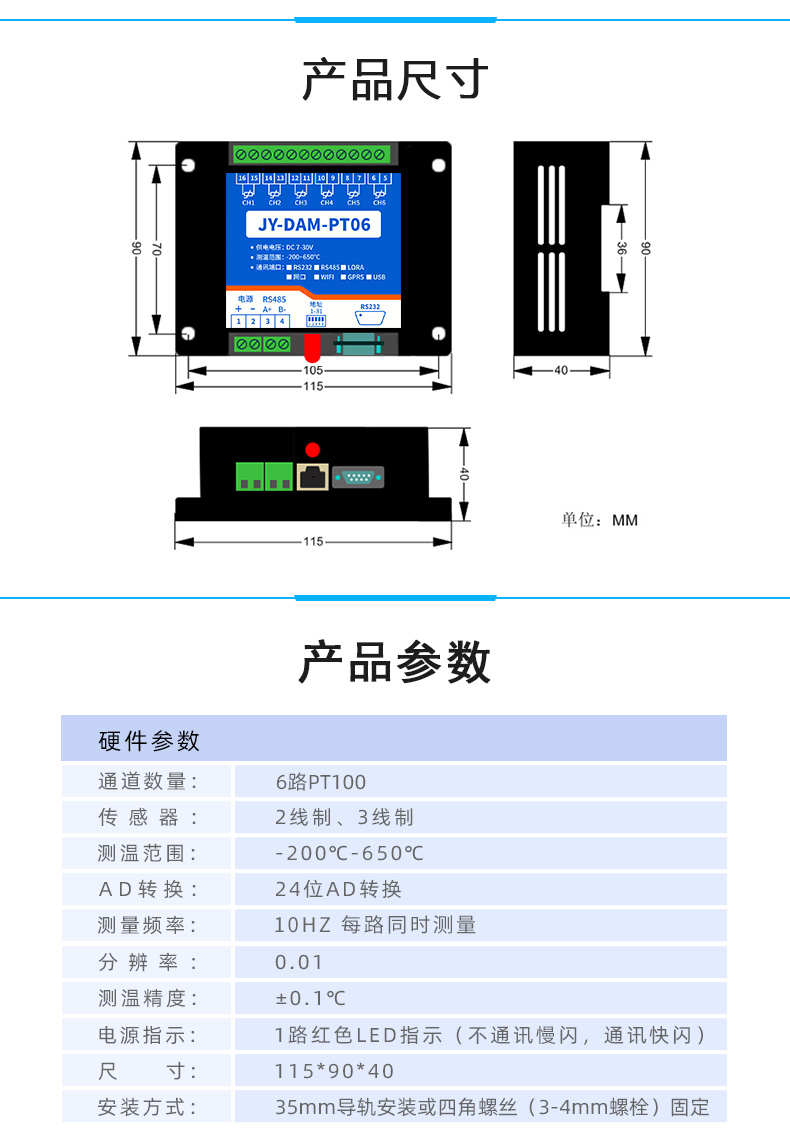

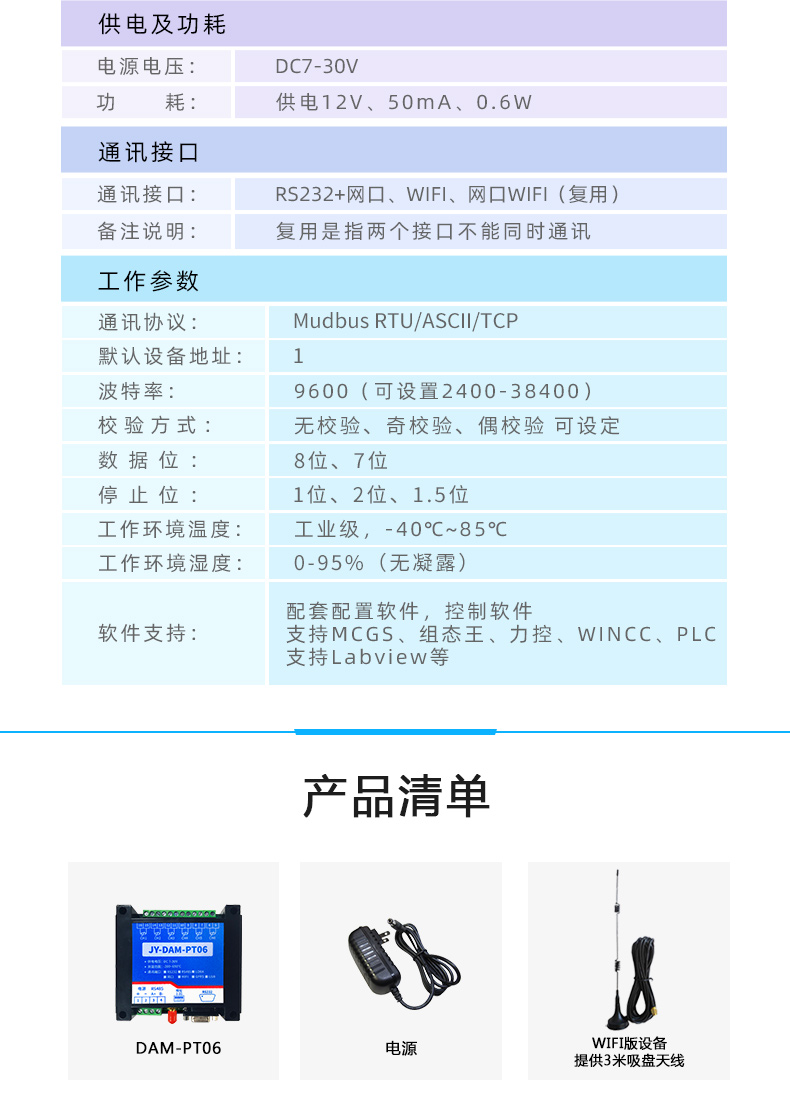

五、主要参数

六、通讯说明

1、WIFI 连接

设备供电后，会出现一个 HI_LINK_**的 WIFI 信号，WIFI 连接密码为 12345678 ，连接后，对设备进行参数配置。

若没有出现此信号，需要先对设备进行复位操作。

2、WiFi 复位说明

1) 网口左侧有一个黑色复位按键或复位引脚(两个弯曲引出的针脚)，若没有复位按键或引脚，请与技术客服联系，010-82899827-803。

2)按住复位按键(或短接两个复位脚)超过 10-15s 后拿开。拿开后，网口黄灯和绿灯会同时常亮一次后熄灭。说明设备复位成功，等待 30s，设备 WIFI 信号会出现，WIFI信号名称为 HI_LINK_**(**代表数字)，WIFI 连接密码为 12345678。

复位按键，如 2-1 图所示：

复位引脚如 2-2 图所示：

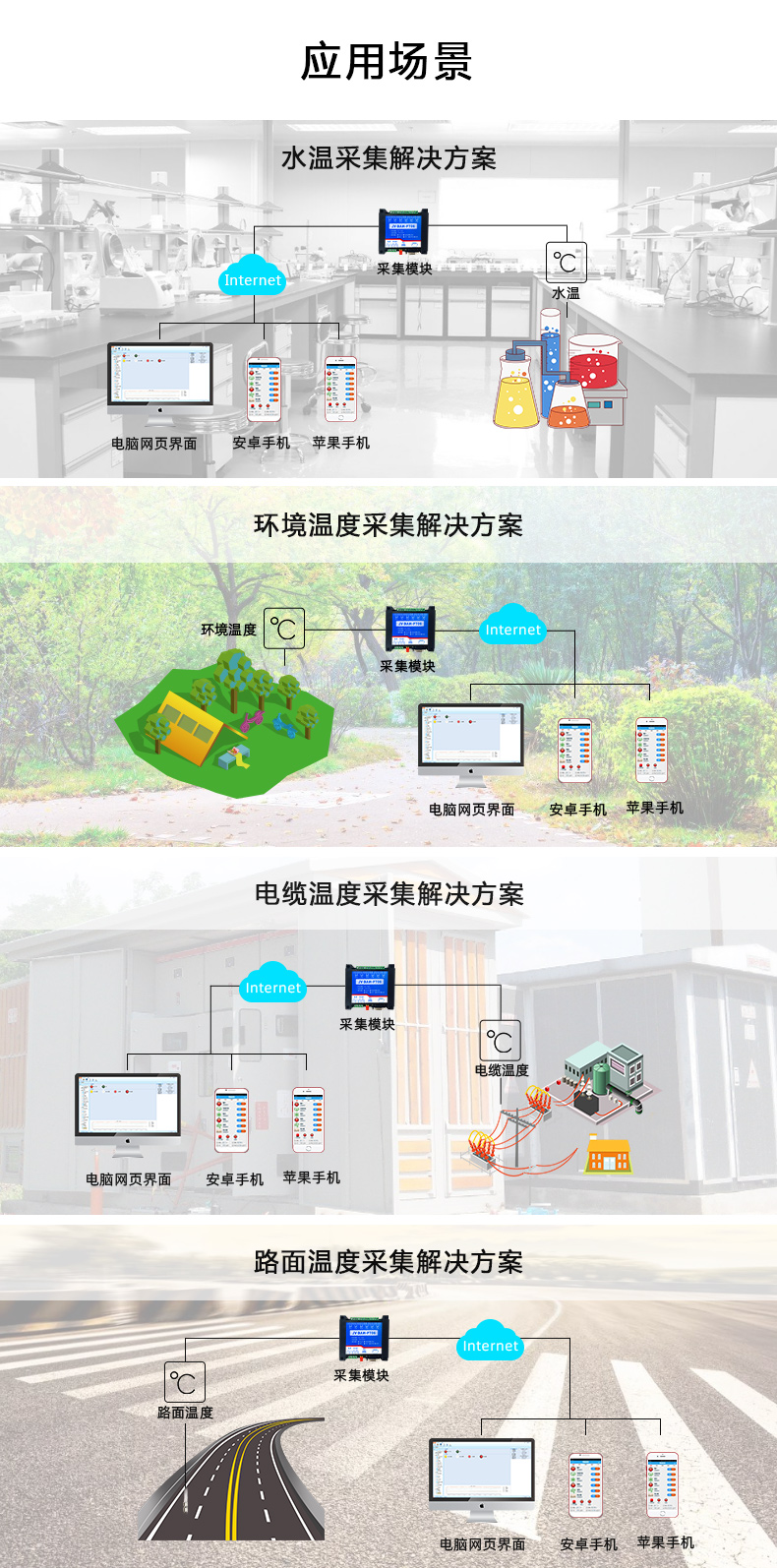

3、架构说明

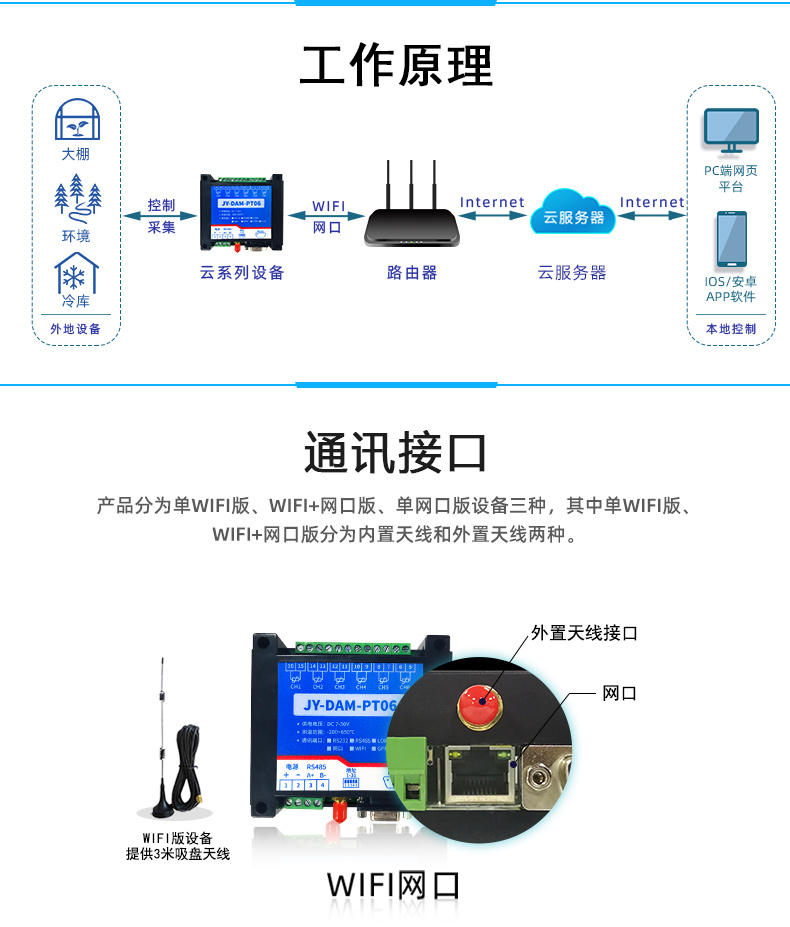

设备使用基 于 Internet 广域 网进 行远程通讯 ， 通过配置参数面 向我 司 云服务器ems.jydtu.com ，端口号 60001 进行通讯。

七、快速使用说明

1 、设备供电后连接设备 WIFI 信号，通过网页进行参数配置;

2 、测试通讯;

3 、获取设备唯一 ID 号;

4 、手机安装云平台 app 软件;

5 、通过云平台添加设备进行测试使用。

八、硬件说明

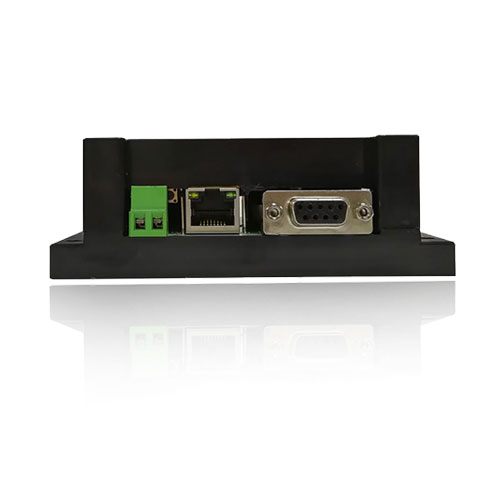

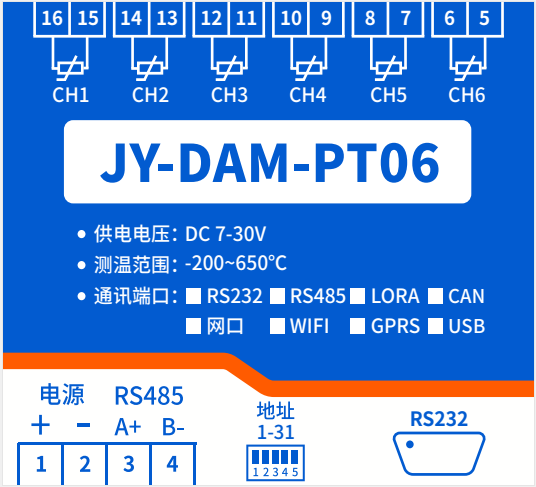

1、接口说明

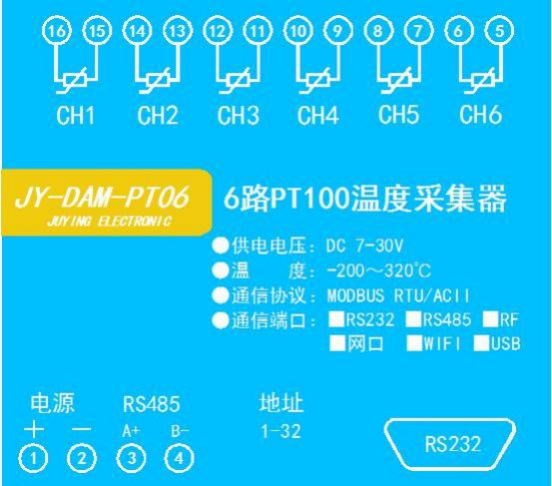

2、引脚说明

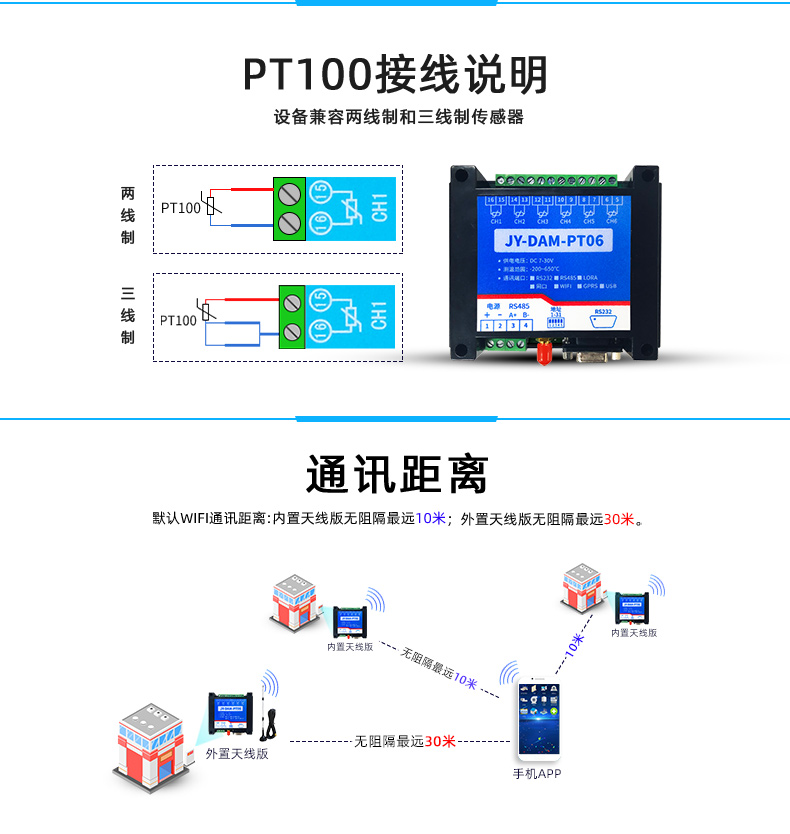

PT100 采用三线制接线方式

获取到的温度数据与实际输入值之间的关系为：实际值=返回值*0.01

九、设备参数配置

1、网络配置

WIFI+网口版设备通过 WEB 方式进行参数配置。具体配置说明手册下载地址如下：

https://www.juyingele.com/software/   聚英云平台 WIFI 网口版使用说明.rar

十、设备唯一 ID 号

使用聚英云平台软件，要求 DAM 设备具有唯一 ID 号，唯一 ID 号获取有以下两种方式：

1、扫描二维码获取

使用手机扫描设备外壳或包装外壳上的二维码获取唯一 ID 号，如下所示：

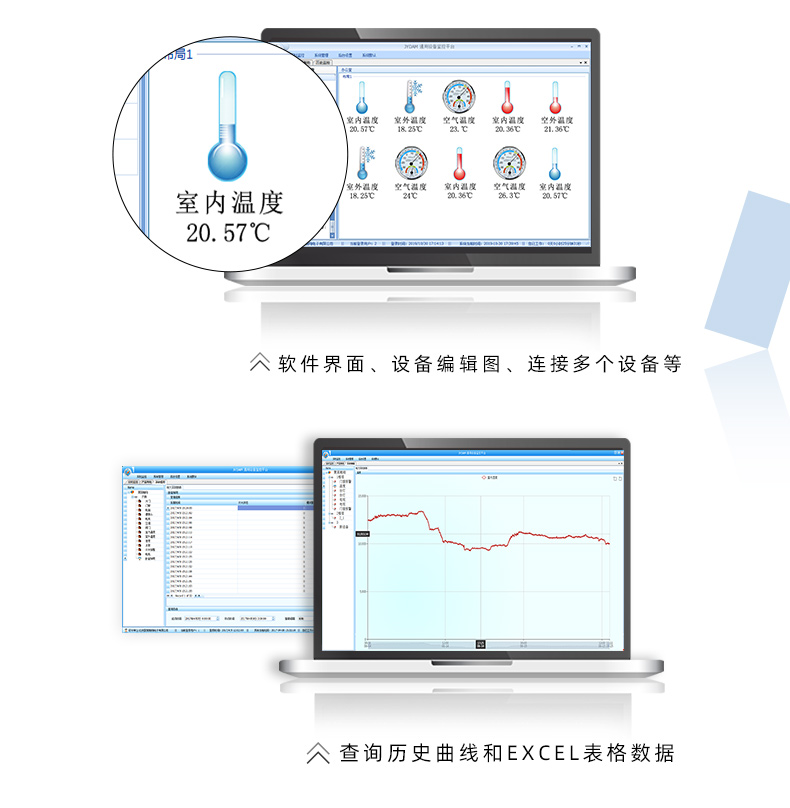

十一、平台软件说明

聚英云平台为我公司开发的一款网络平台软件，平台包含手机 APP 平台软件和网页版平台，其中手机 APP 软件又包含 Android 、IOS 两大类，平台以我公司的 DAM 系列网络版设备和GPRS 版设备为应用对象，旨在为用户提供远程控制输出(继电器、开关量)、模拟量(4-20mA 、0-10V 、0-5V)采集、开关量采集等服务，极大方便了用户的需求，服务器由我公司提供，客户可放心使用。

具体操作说明阅读【聚英云平台 WIFI 网口版使用说明】文档即可;

下载地址：https://www.juyingele.com/software/    聚英云平台 WIFI 网口版使用说明.rar

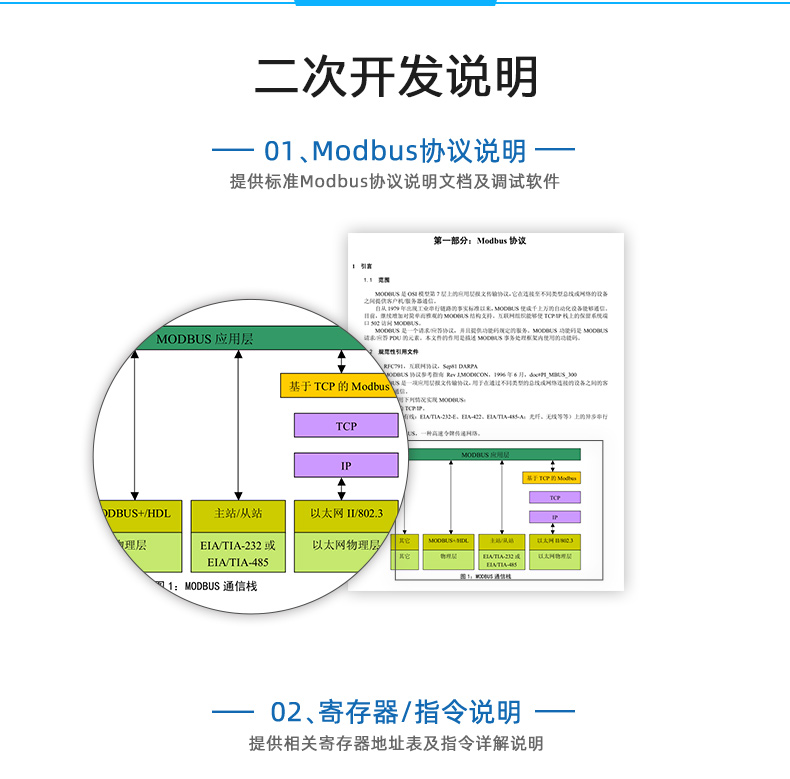

十二、开发资料说明

1、通讯协议说明

本产品支持标准modbus 指令，有关详细的指令生成与解析方式，可根据本文中的寄存器表结合参考《MODBUS 协议中文版》 即可。

Modbus 协议说明书下载链接地址：

https://www.juyingele.com/software/   软件及使用教程.rar

2、Modbus 寄存器说明

本控制卡主要为温度寄存器，支持以下指令码：3 、4 、6

线圈寄存器地址表：

备注：

① ：Modbus 设备指令支持下列Modbus 地址：

00001 至 09999 是离散输出(线圈)

10001 至 19999 是离散输入(触点)

30001 至 39999 是输入寄存器(通常是模拟量输入)

40001 至 49999 是保持寄存器(通常存储设备配置信息)

采用5 位码格式，第一个字符决定寄存器类型，其余 4 个字符代表地址。地址 1 从 0 开始，如 00001 对应 0000。

波特率数值对应表

3、相关指令

4、指令详解

4.1 模拟量查询

获取到的温度数据与实际输入值之间的关系为：实际值=返回值*0.01

查询第一路温度

FE040000000125C5

模拟返回信息：

FE 04 02 00 00 AD 24
