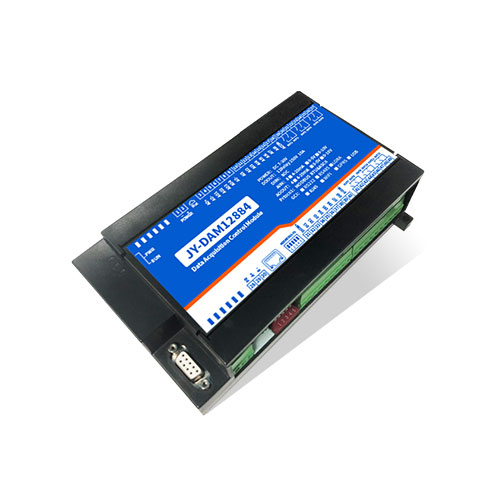

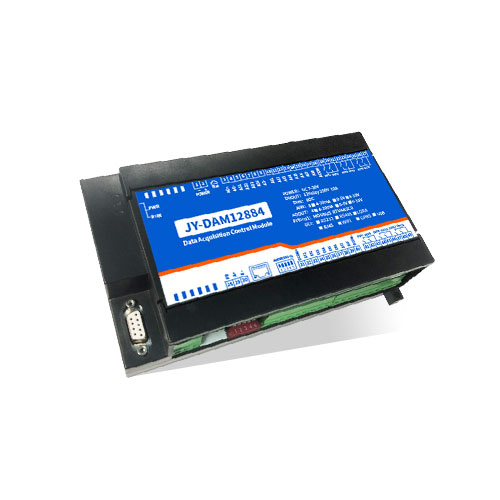

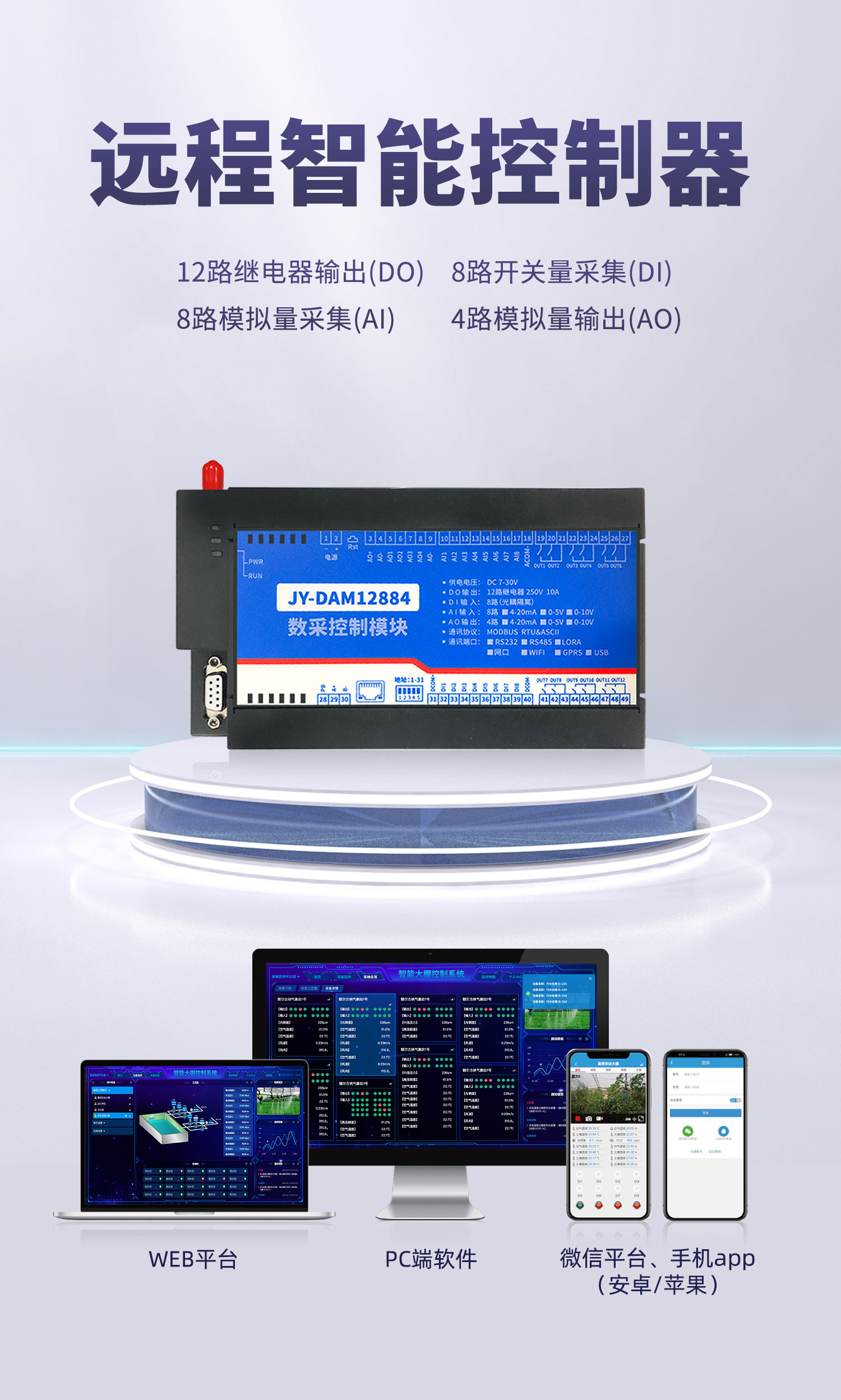

一、产品特点

l DC12-30V 宽压供电;

l 输入光耦隔离，继电器输出触点隔离;

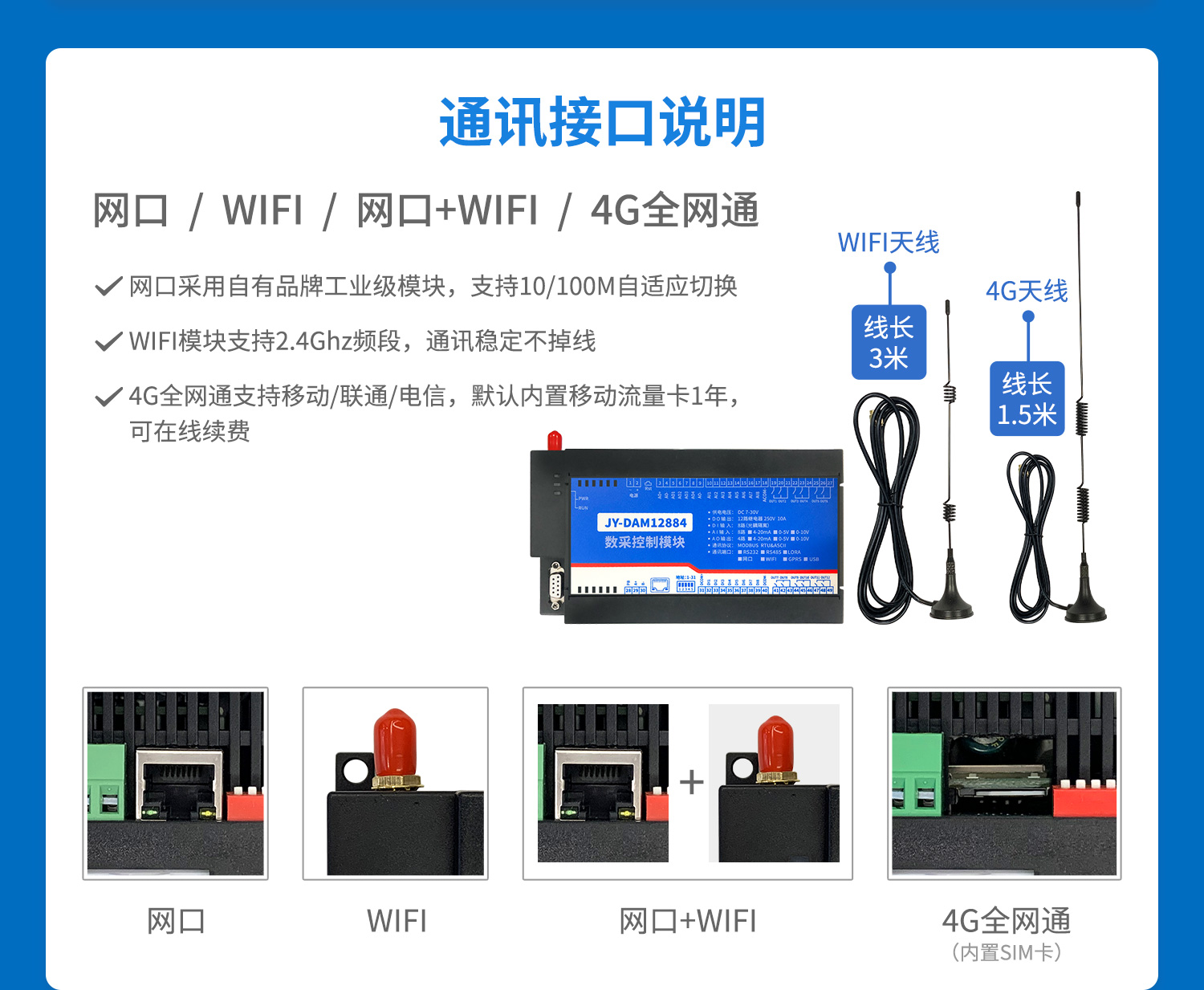

l 通讯接口支持 WIFI+RJ45 以太网口;

l 支持标准modbus 协议，同时支持 RTU 和 TCP 格式;

l 具有闪开、闪断功能，可以在指令里边带参数、操作继电器开一段时间自动关闭;

l 具有频闪功能，可以控制器继电器周期性开关;

l 可以设置 0-255 个设备地址，通过软件设置。

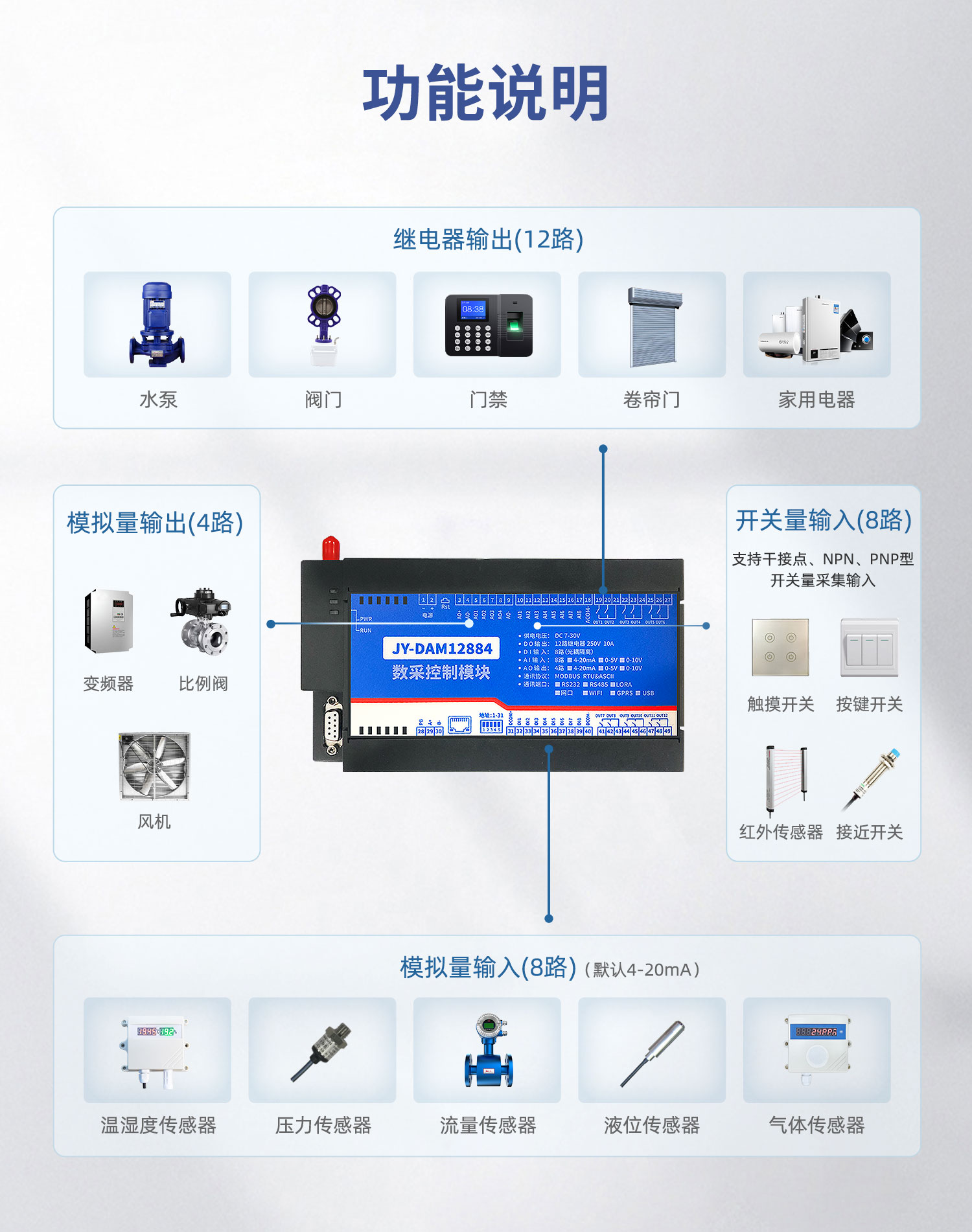

二、产品功能

l 8 路光耦输入(5-24V);

l 12 路继电器输出;

l 8 路 12 位分辨率模拟量电压输入;

l 4 路 12 位分辨率模拟量隔离输出

l 支持波特率：2400,4800,9600, 19200,38400(可以通过软件修改，默认9600);

三、版本说明

版本	定时功能	联动模式	模拟量阈值	场景
普通版
智能自控版	●	●	●	●

②、普通版：

l 设备默认输入和输出之间为互相独立，没有关系。

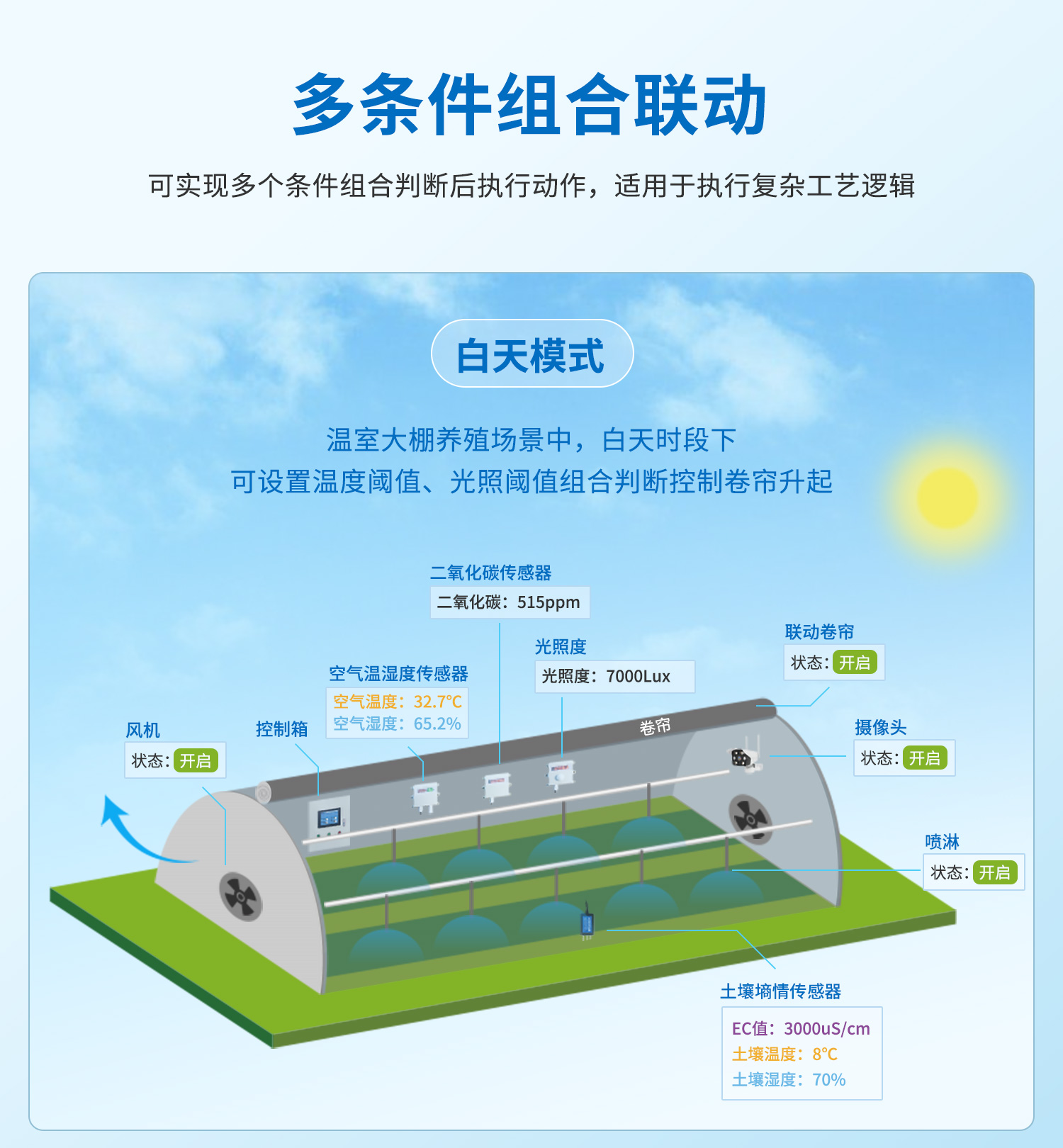

②、智能自控版：

l 定时控制----年月日时分秒自定义设置时间控制，可循环;

l 输出互锁----自定义输出通道与输出通道之间的互锁关系;

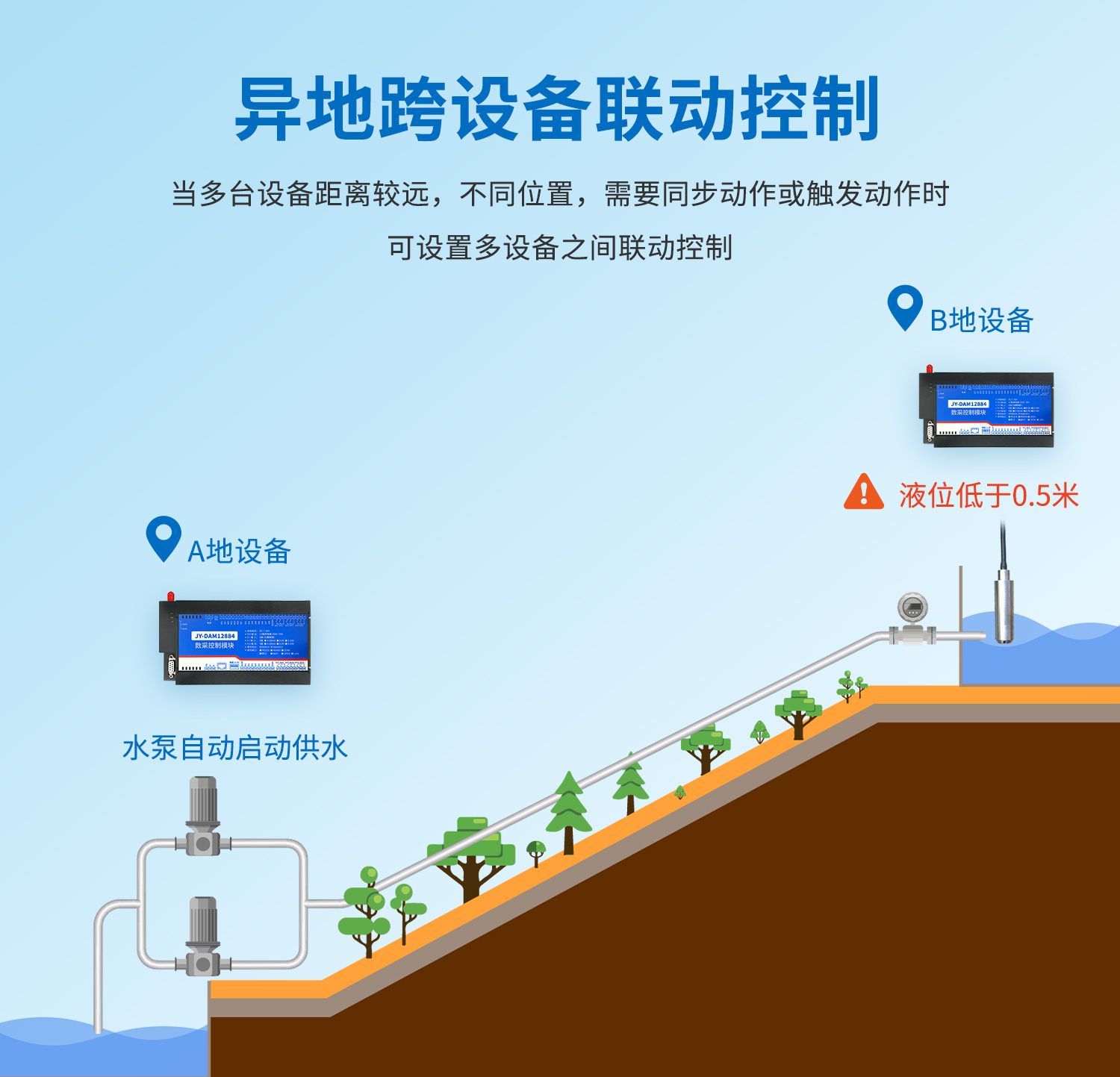

l 开关量联动----手动开关或开关量触发设备与控制输出联动;

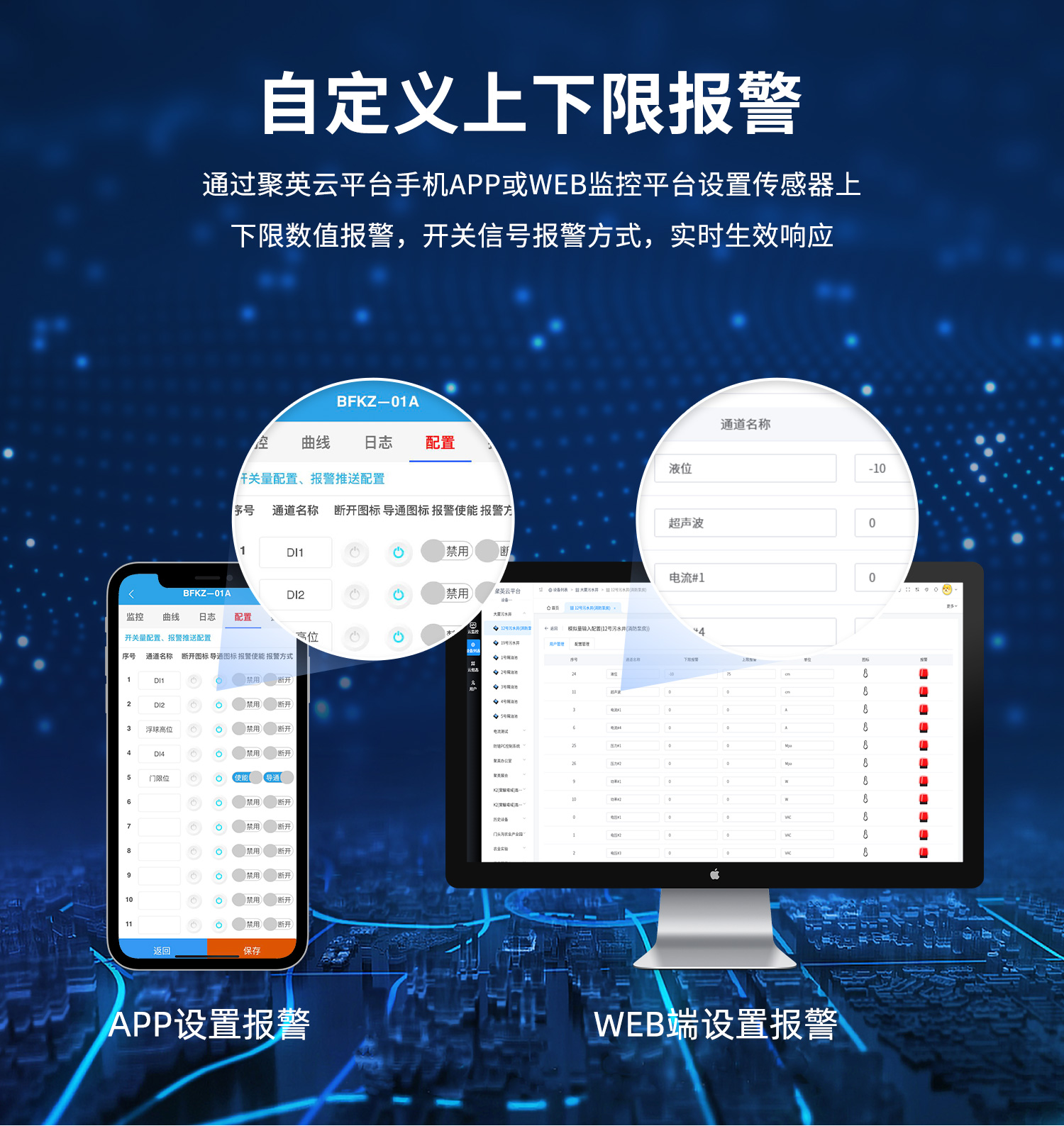

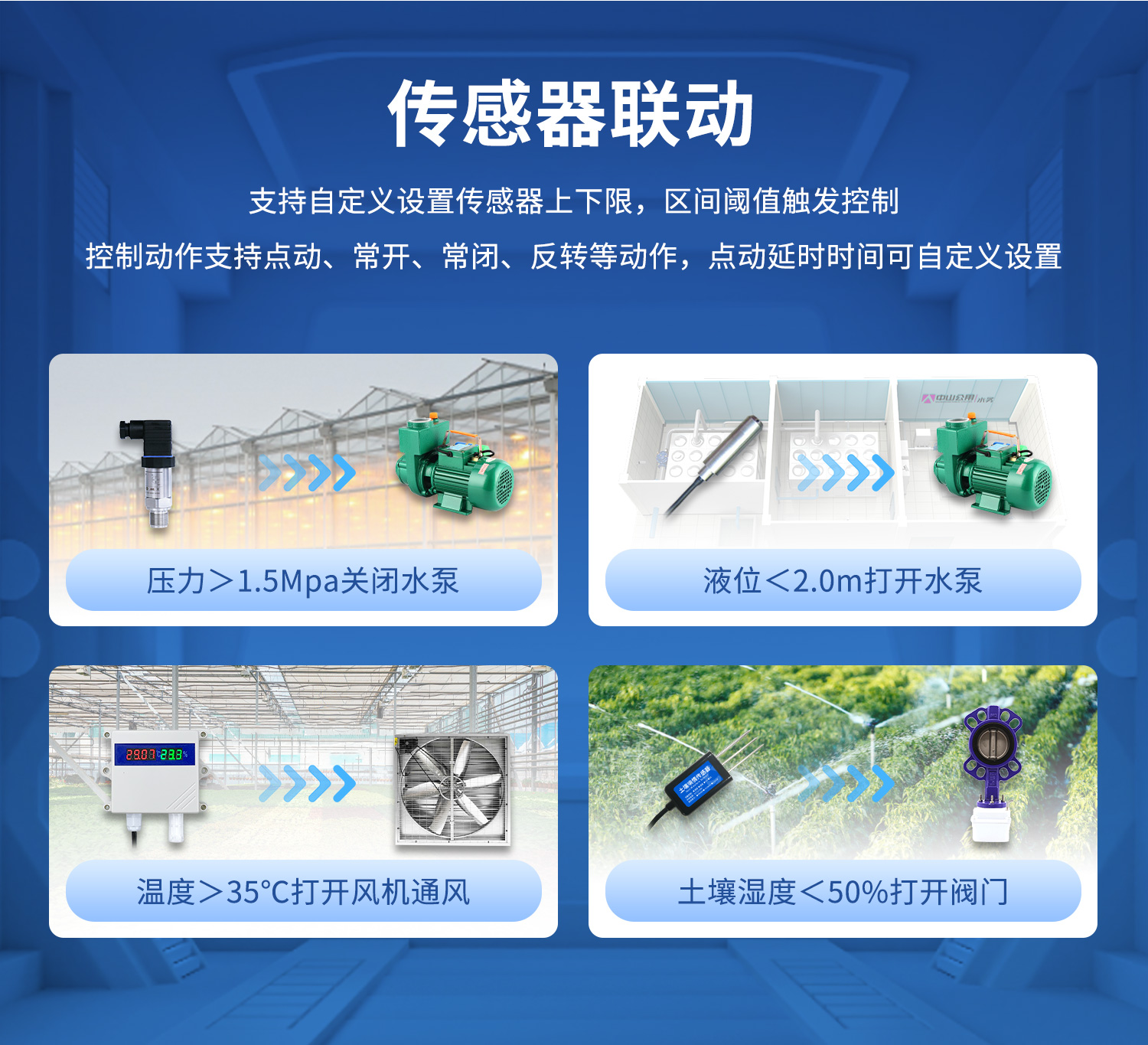

l 模拟量自动控制----自定义模拟量上下限阈值，触发后自动控制;

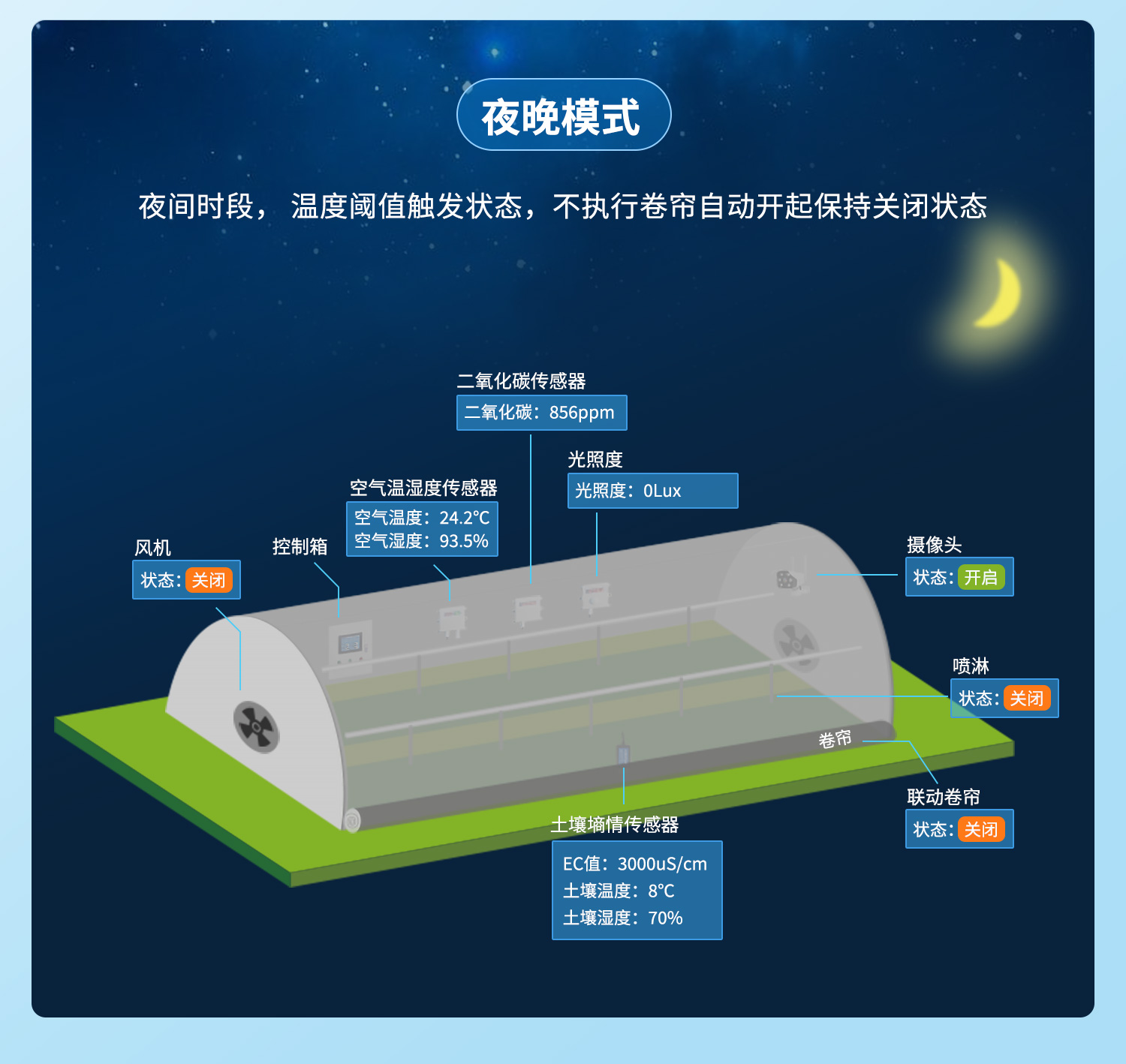

l 场景控制-----自定义完整的逻辑控制触发条件;

l 70 组规则设定----多达 70 组规则条件设定，满足各种逻辑要求。

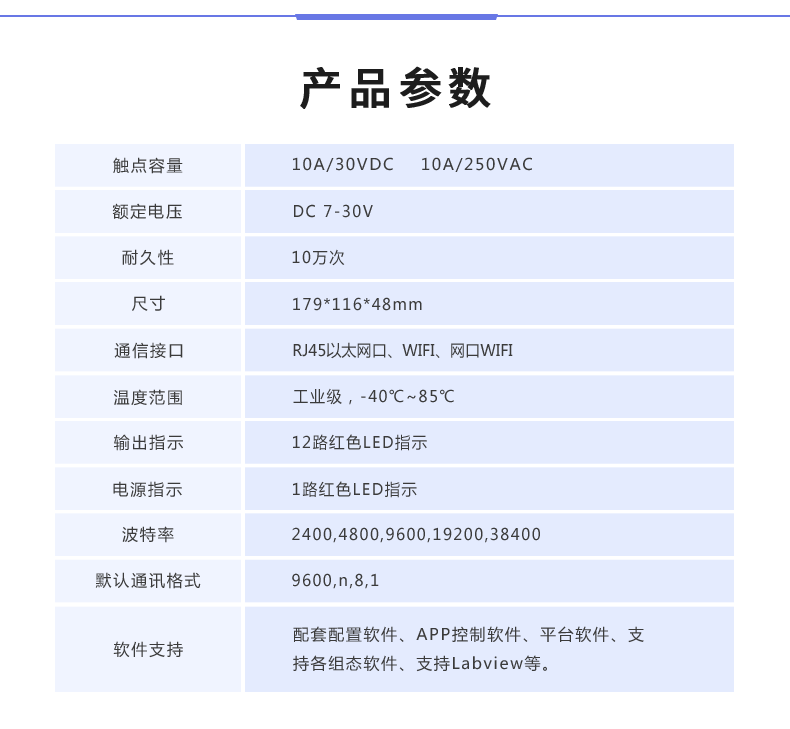

四、主要参数

参数	说明
触点容量	10A/30VDC 10A/250VAC
耐久性	10万次
数据接口	WIFI+RJ45以太网口
默认 IP	192.168.16.254，端口号：8080
默认工作模式	TCP Server
额定电压	DC 12-30V
电源指示	1路红色 LED 指示（通电时常亮）

输出指示	12路红色 LED 指示
温度范围	工业级，-40℃~85℃

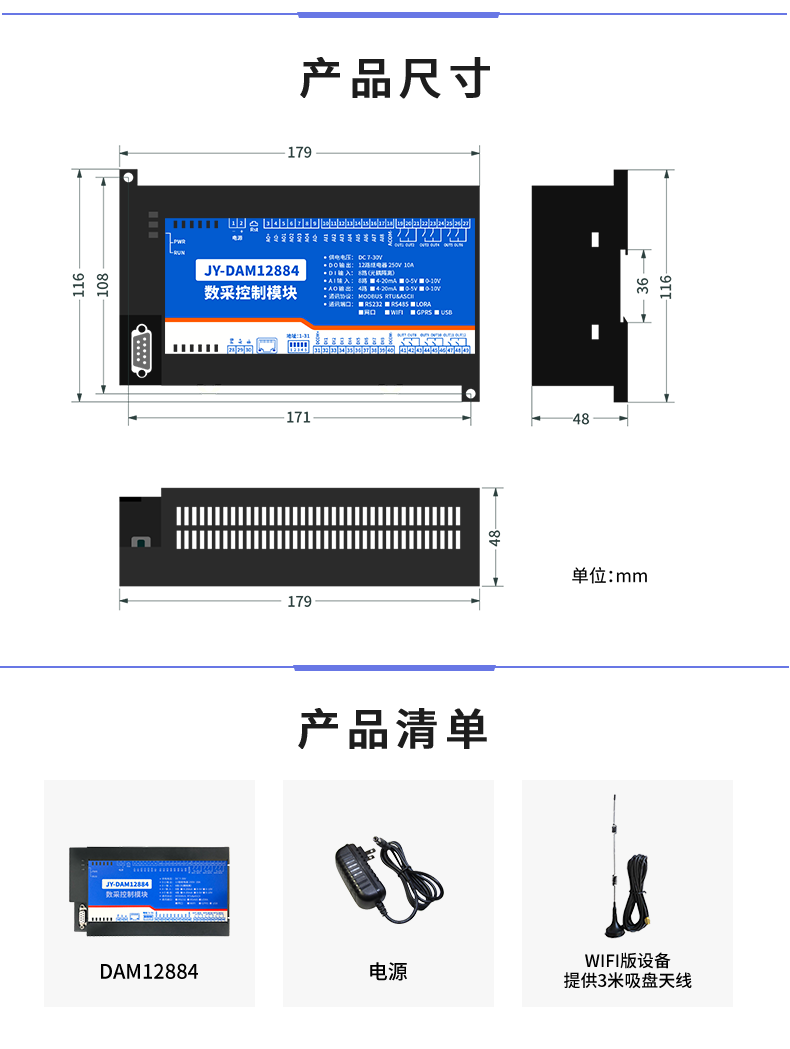

尺寸	1809441mm
重量	330g
默认通讯格式	9600,n,8,1
波特率	2400,4800,9600, 19200,38400
软件支持	配套配置软件、控制软件；支持各家组态软件；支持 Labviewd 等

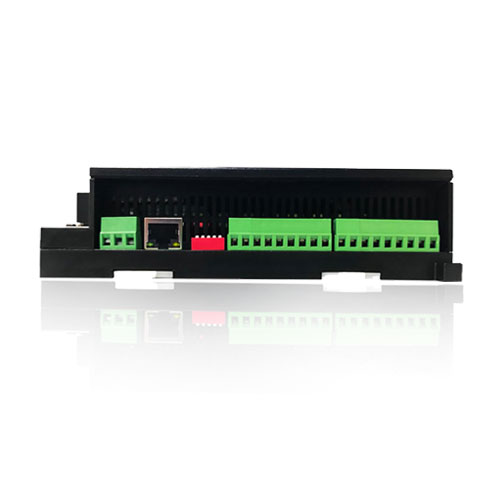

五、接口说明

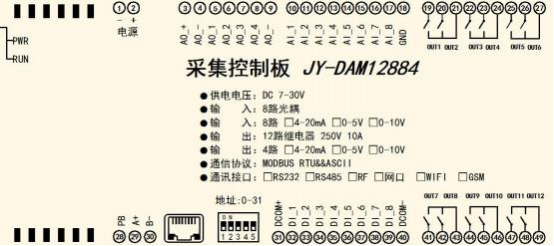

1 、引脚说明

功能	序号	引脚	说明
供电（DC7-30V）	1	+	电源正极
供电（DC7-30V）	2	-	电源负极
通讯	28	PB	485屏蔽线
	29	A+	485 A+接线引脚
	30	B-	485 B-接线引脚
A0（模拟量输出）	3	A0+	A0输出隔离供电电源正极（12-24V）
	4	A0-	A0输出隔离供电电源负极（12-24V）
	5	A01	第一路模拟量输出正极
	6	A02	第二路模拟量输出正极
	7	A03	第三路模拟量输出正极
	8	AO4	第四路模拟量输出正极
	9	AO-	模拟量输出负极（与4脚相通）
AI（模拟量输入）	10	AI1	第一路模拟量输入信号正
AI（模拟量输入）	11	AI2	第二路模拟量输入信号正

	12	AI3	第三路模拟量输入信号正
	13	AI4	第四路模拟量输入信号正
	14	AI5	第五路模拟量输入信号正
	15	AI6	第六路模拟量输入信号正
	16	AI7	第七路模拟量输入信号正
	17	AI8	第八路模拟量输入信号正
	18	GND	模拟量输入信号负
DI（开关量输入）	31	DCOM+	不接
	32	DI1	第一路开关量输入信号正
	33	DI2	第二路开关量输入信号正
	34	DI3	第三路开关量输入信号正
	35	DI4	第四路开关量输入信号正
	36	DI5	第五路开关量输入信号正
	37	DI6	第六路开关量输入信号正
	38	DI7	第七路开关量输入信号正
	39	DI8	第八路开关量输入信号负
	40	DCOM-	开关量输入信号负（共负）
DO（继电器输出）	19	DO1	第一路继电器输出
	20	DO2	第二路继电器输出
	21	COM	一路和二路继电器输出公共端
	22	DO3	第三路继电器输出
	23	DO4	第四路继电器输出
	24	COM	三路和四路继电器输出公共端
	25	DO5	第五路继电器输出
	26	DO6	第六路继电器输出
	27	COM	五路和六路继电器输出公共端
	41	DO7	第七路继电器输出
	42	DO8	第八路继电器输出
	43	COM	七路和八路继电器输出公共端
	44	DO9	第九路继电器输出
	45	DO10	第十路继电器输出
	46	COM	九路和十路继电器输出公共端
	47	DO11	第十一路继电器输出
	48	DO12	第十二路继电器输出
	49	COM	十一路和十二路继电器输出公共端

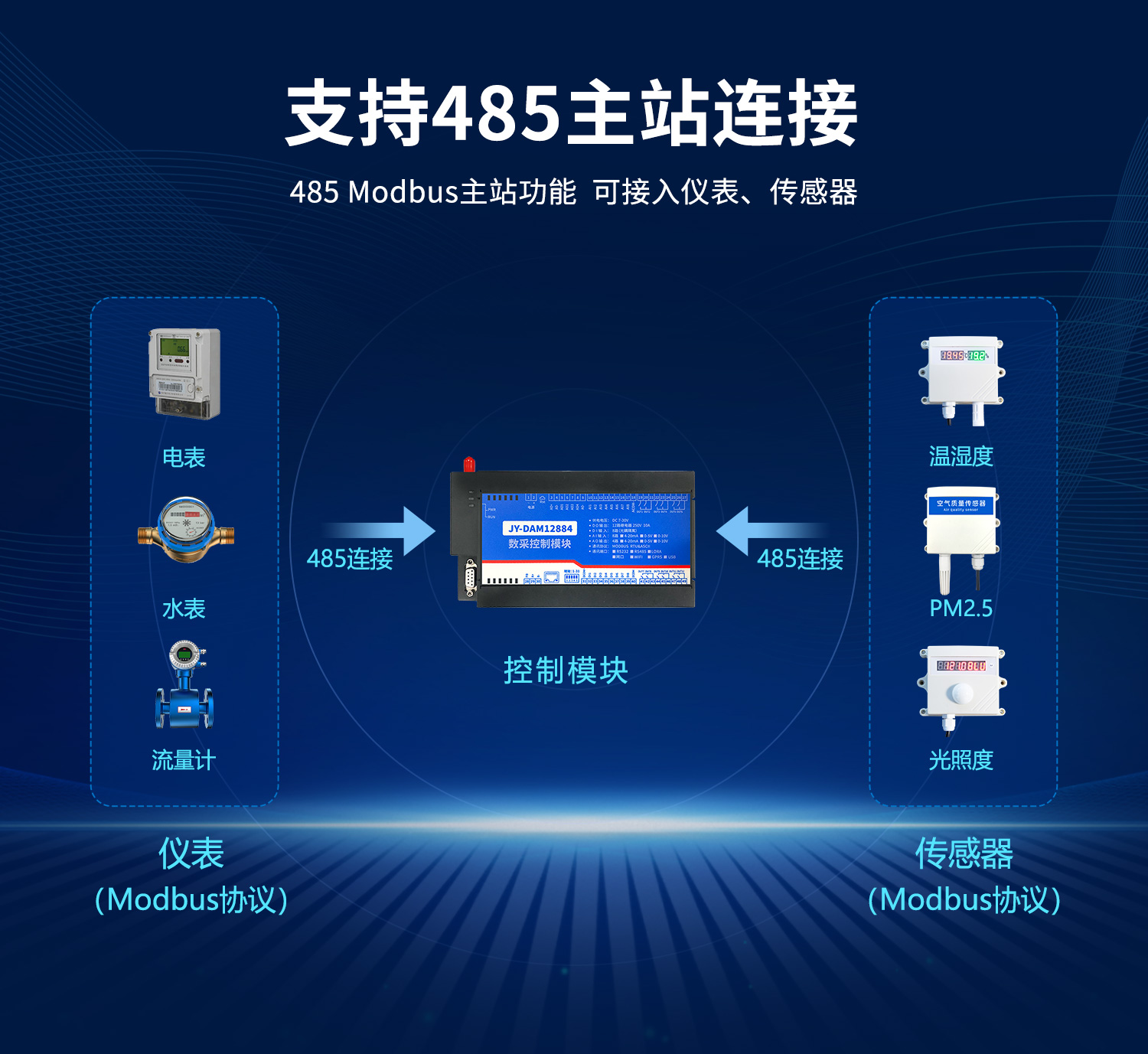

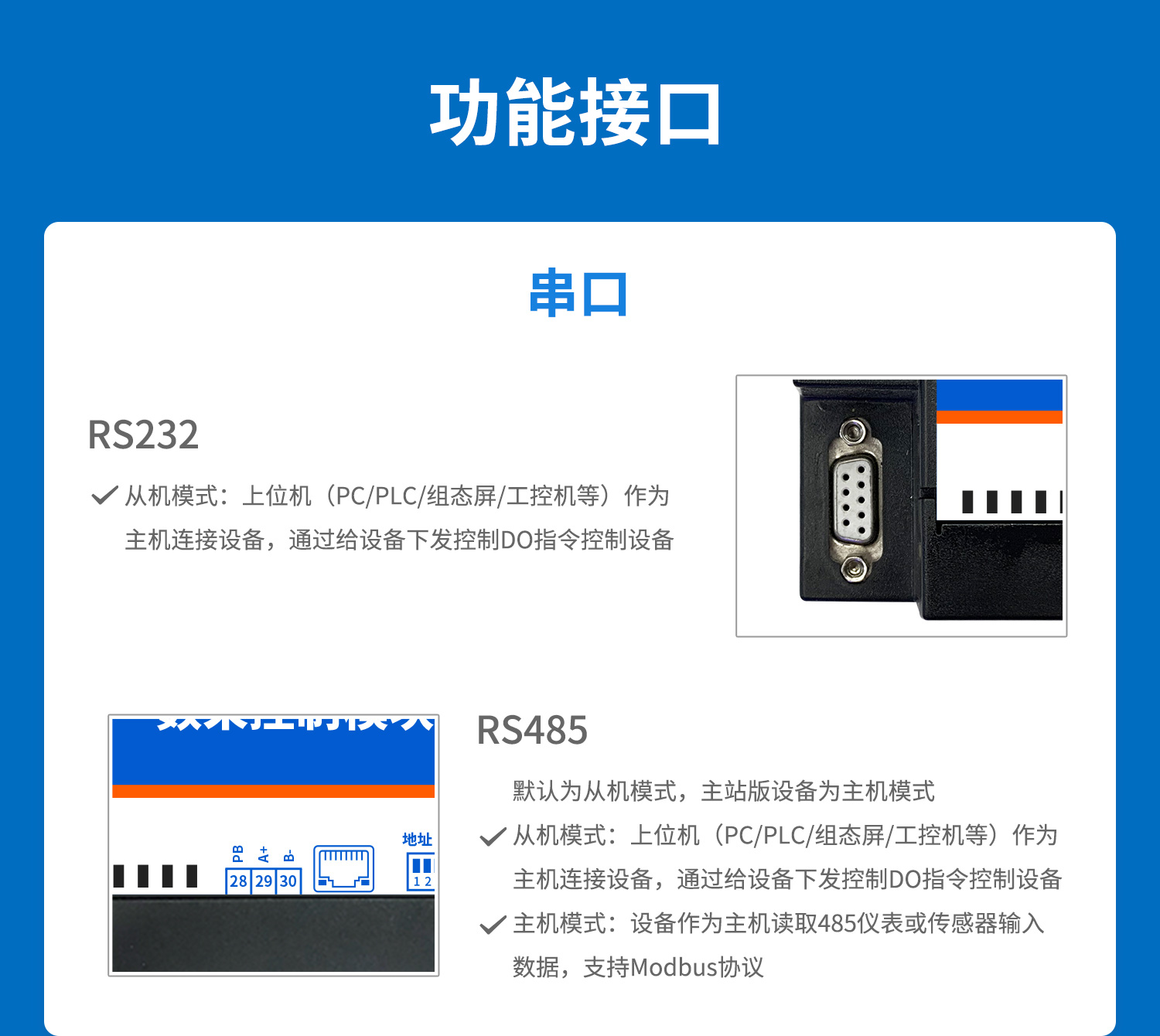

六、通讯接线说明

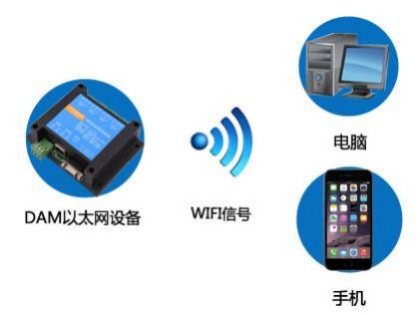

1 、WIFI 连接

设备供电后，会出现一个 HI_LINK_**的 WIFI 信号，WIFI 连接密码为 12345678 ，连接后，对设备进行参数配置。

若没有出现此信号，需要先对设备进行复位操作。

2 、WiFi 复位说明

1) 网口左侧有一个黑色复位按键或复位引脚(两个弯曲引出的针脚)，若没有复位按键或引脚，请与技术客服联系，010-82899827-803。

2) 按住复位按键(或短接两个复位脚)超过 10-15s 后拿开。拿开后，网口黄灯和绿灯会同时常亮一次后熄灭。说明设备复位成功，等待 30s ，设备 WIFI 信号会出现， WIFI 信号名称为 HI_LINK_**(**代表数字)，WIFI 连接密码为 12345678。

复位按键，如 2-1 图所示：

复位引脚如 2-2 图所示：

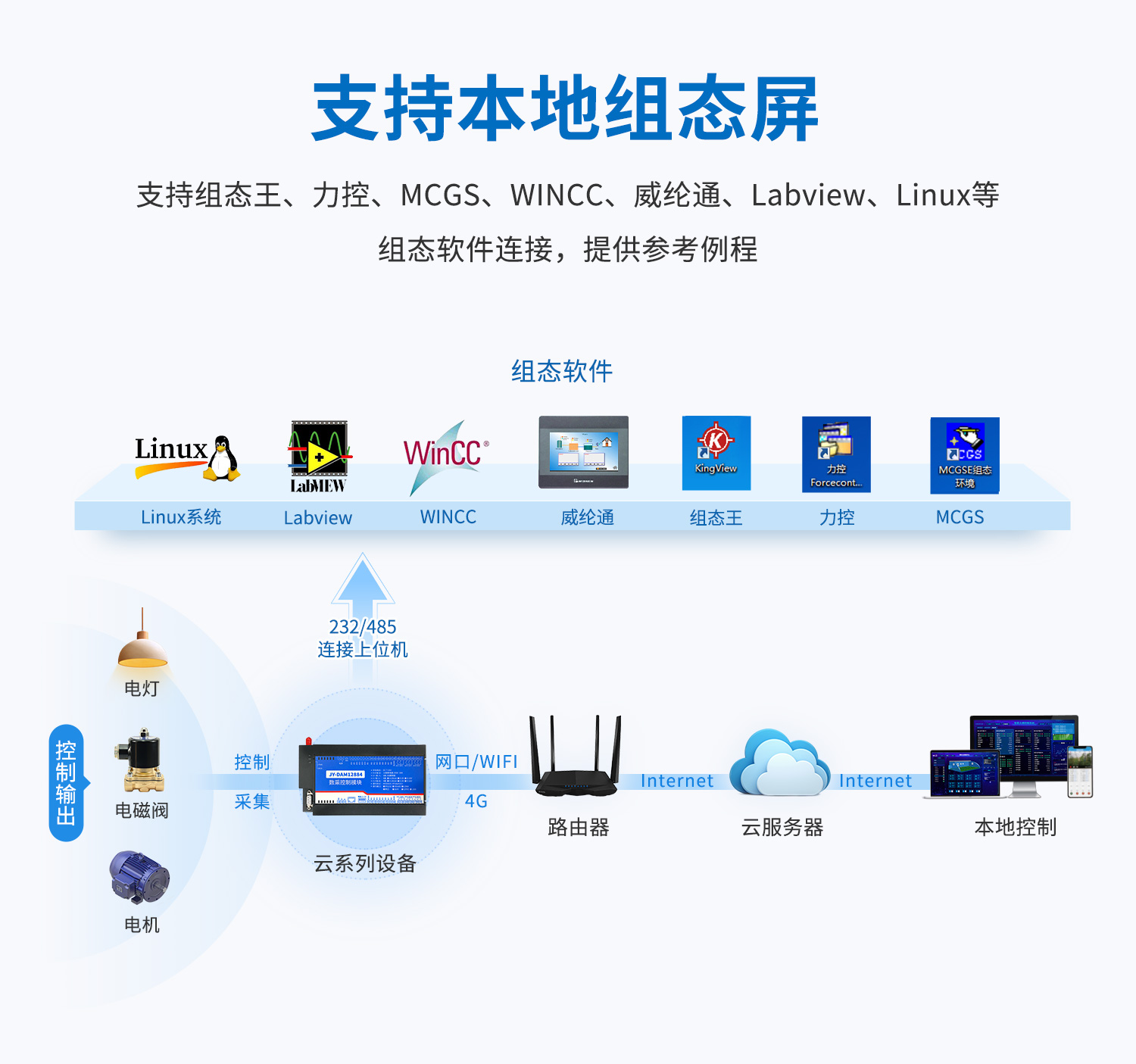

3 、架构说明

设备使用基于 Internet 广域网进行远程通讯，通过配置参数面向我司云服务器ems.jydtu.com ，端口号 60001 进行通讯。

七、快速使用说明

1 、设备供电后连接设备 WIFI 信号，通过网页进行参数配置;

2 、测试通讯;

3 、获取设备唯一 ID 号;

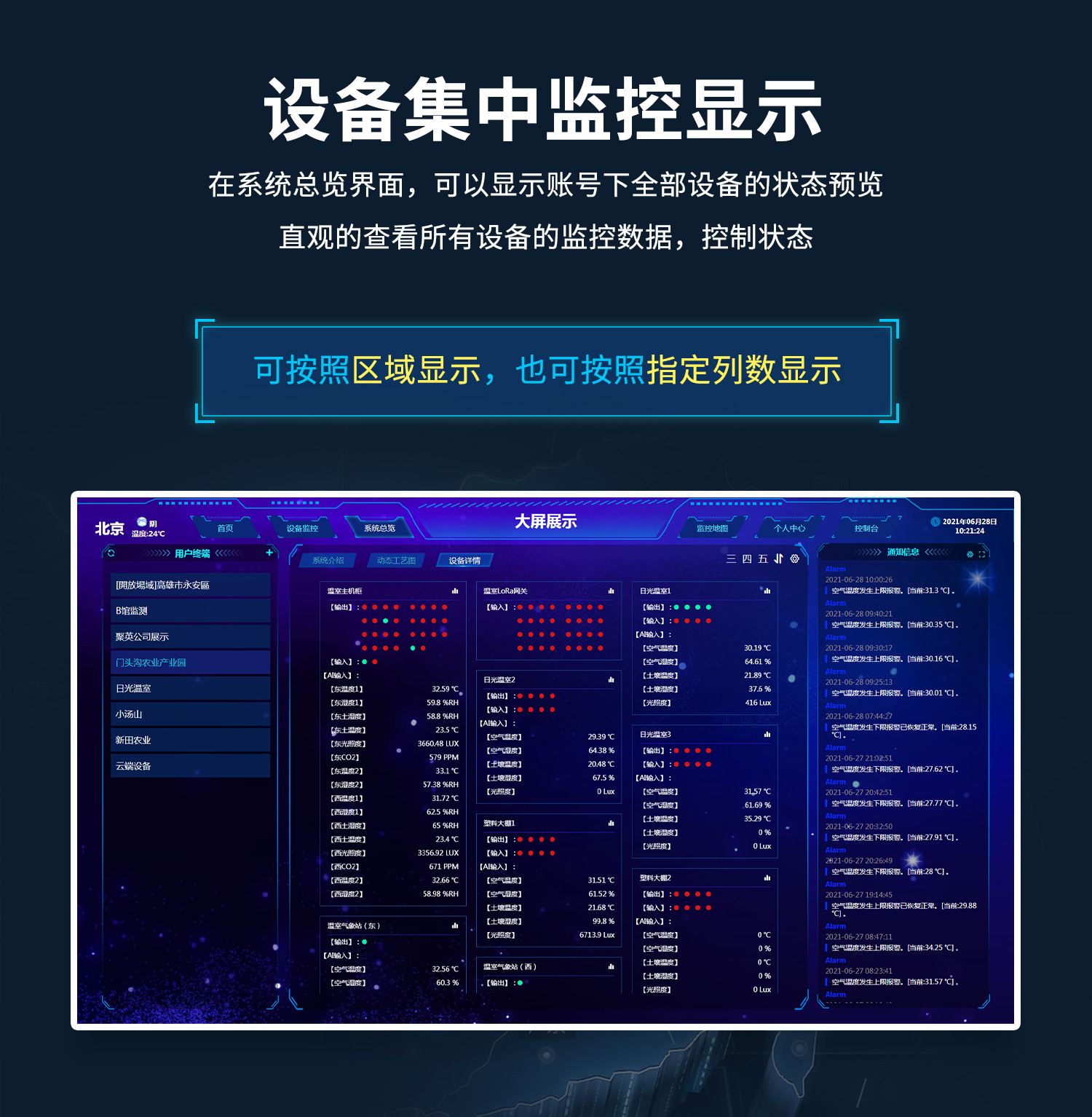

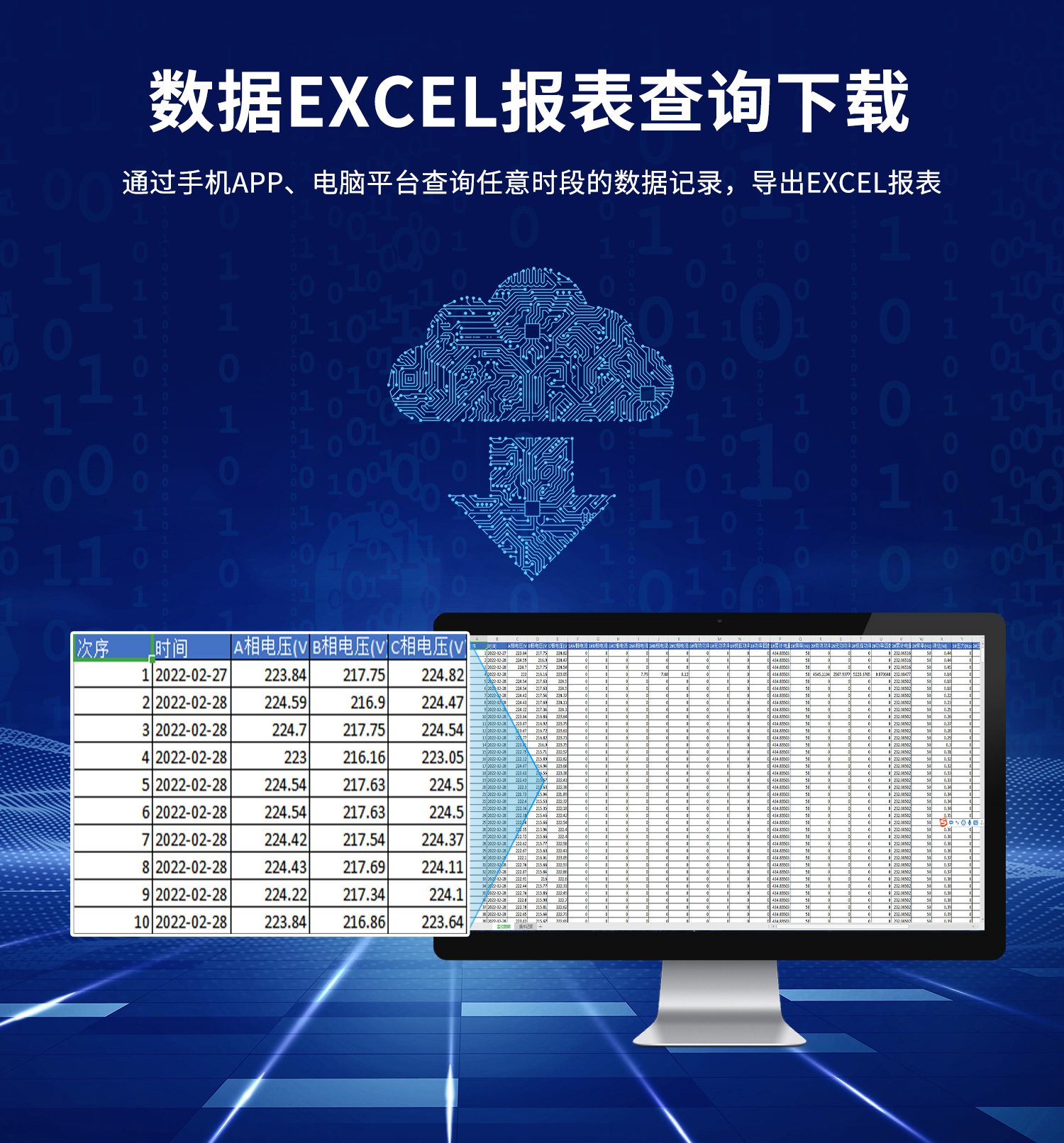

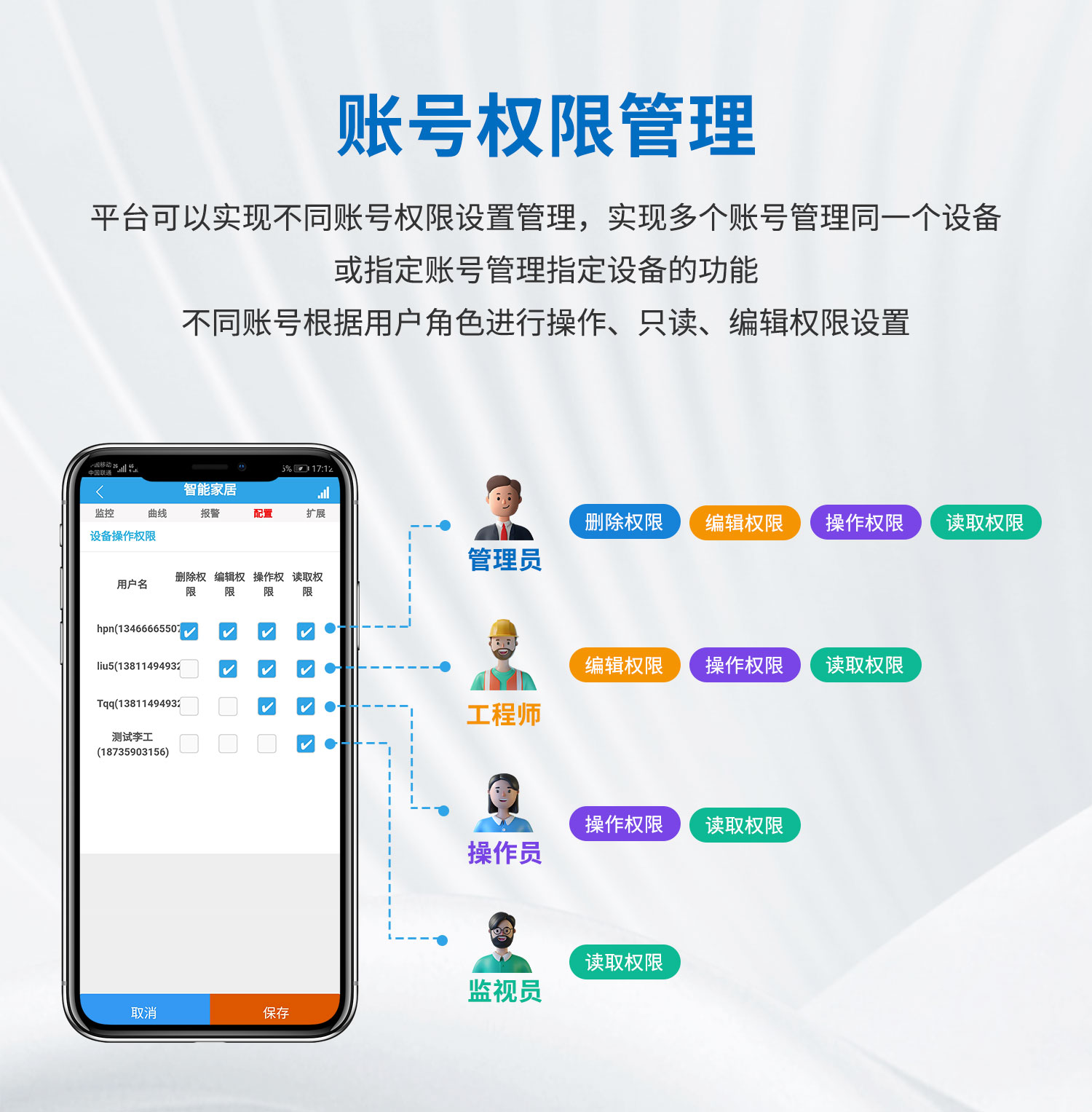

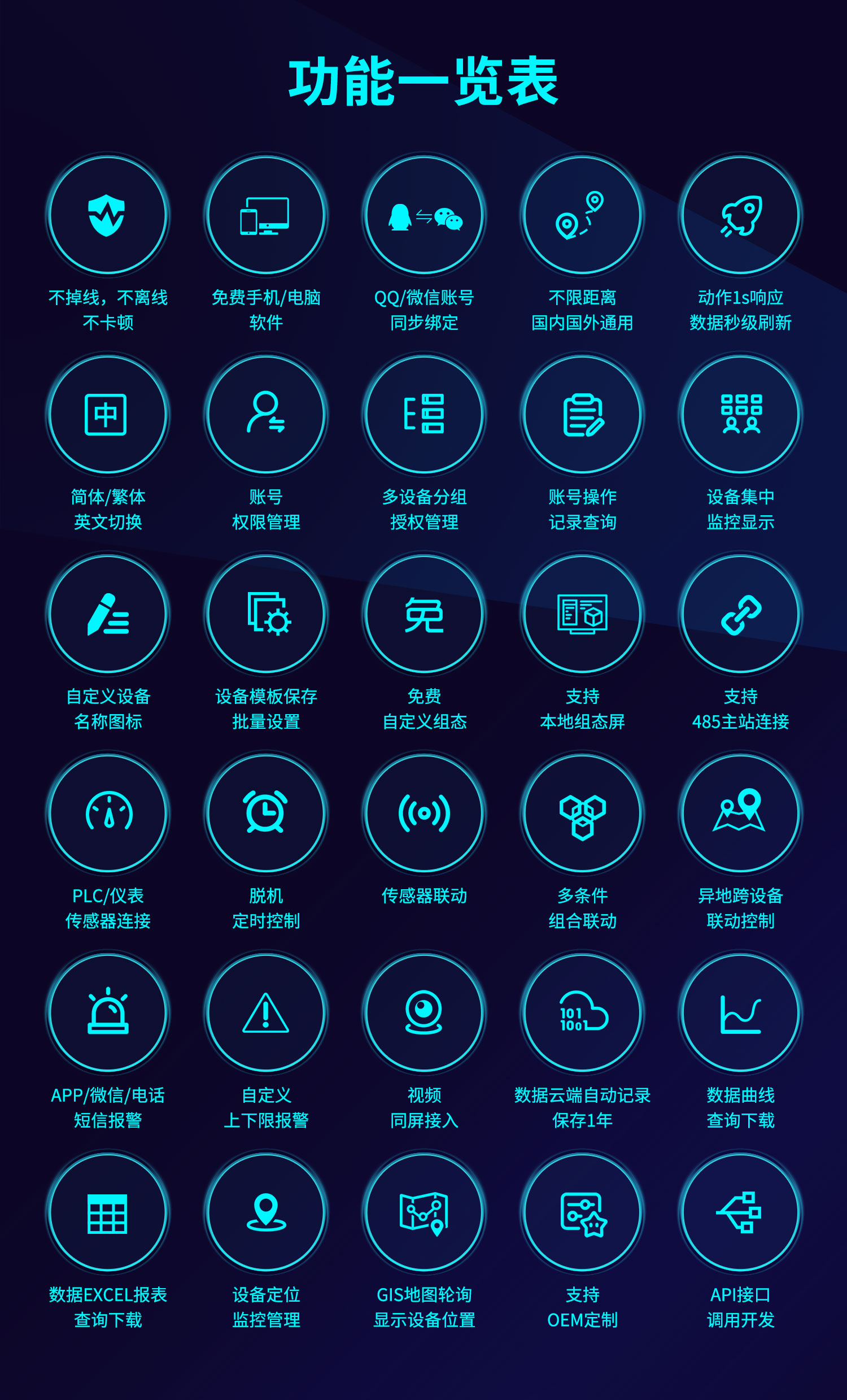

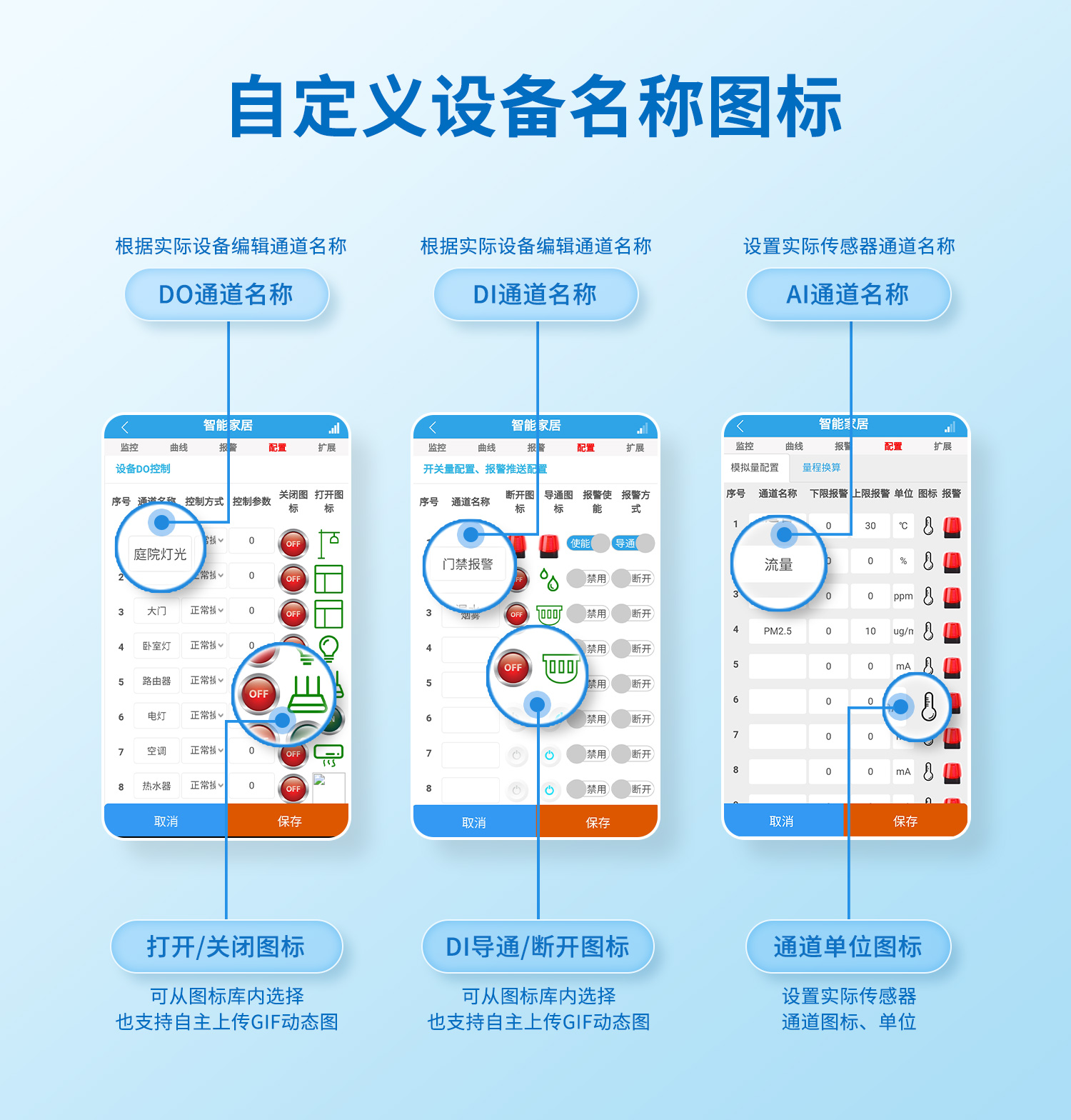

4 、手机安装云平台 app 软件;

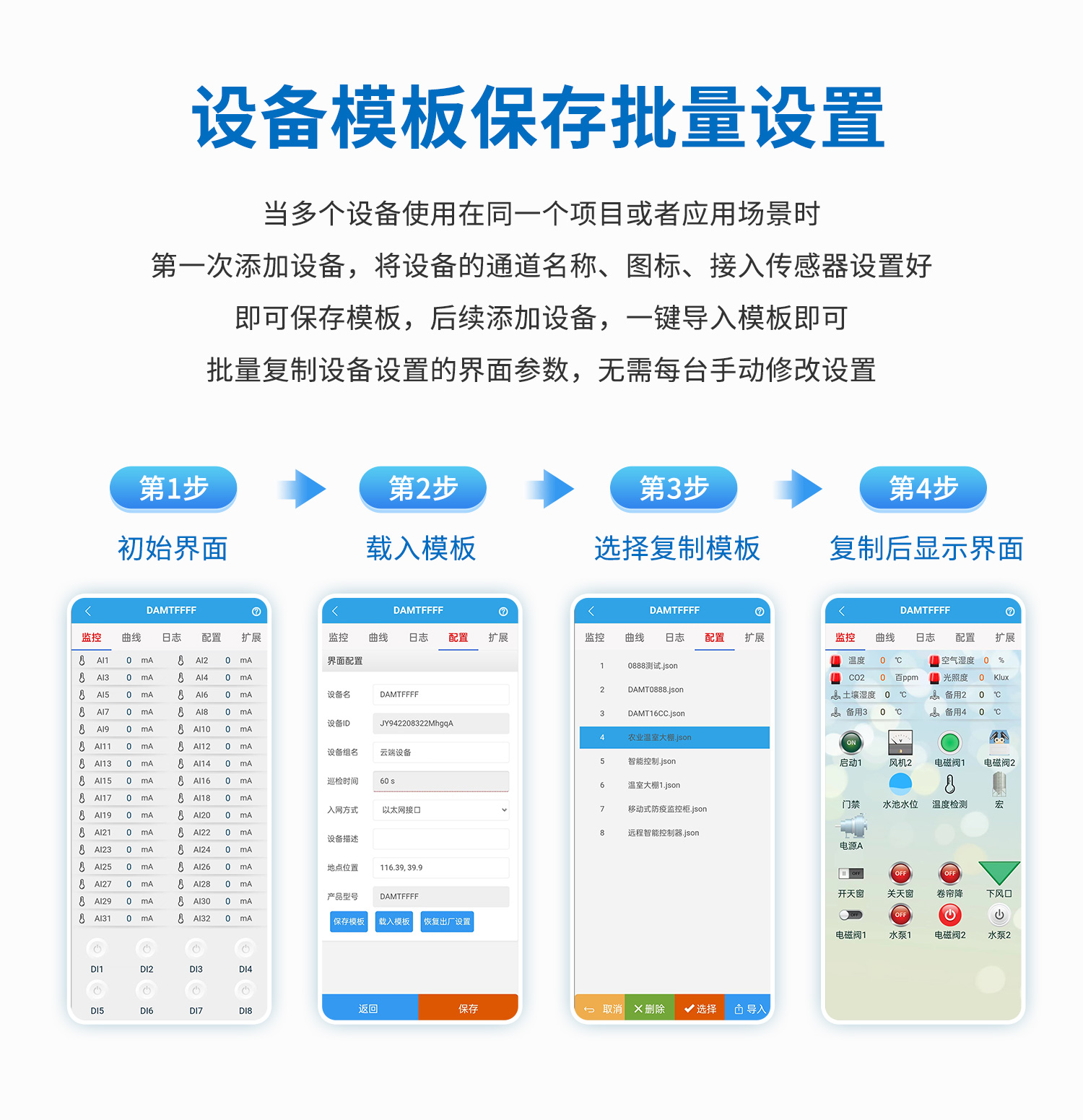

5 、通过云平台添加设备进行测试使用。

八、输入输出接线

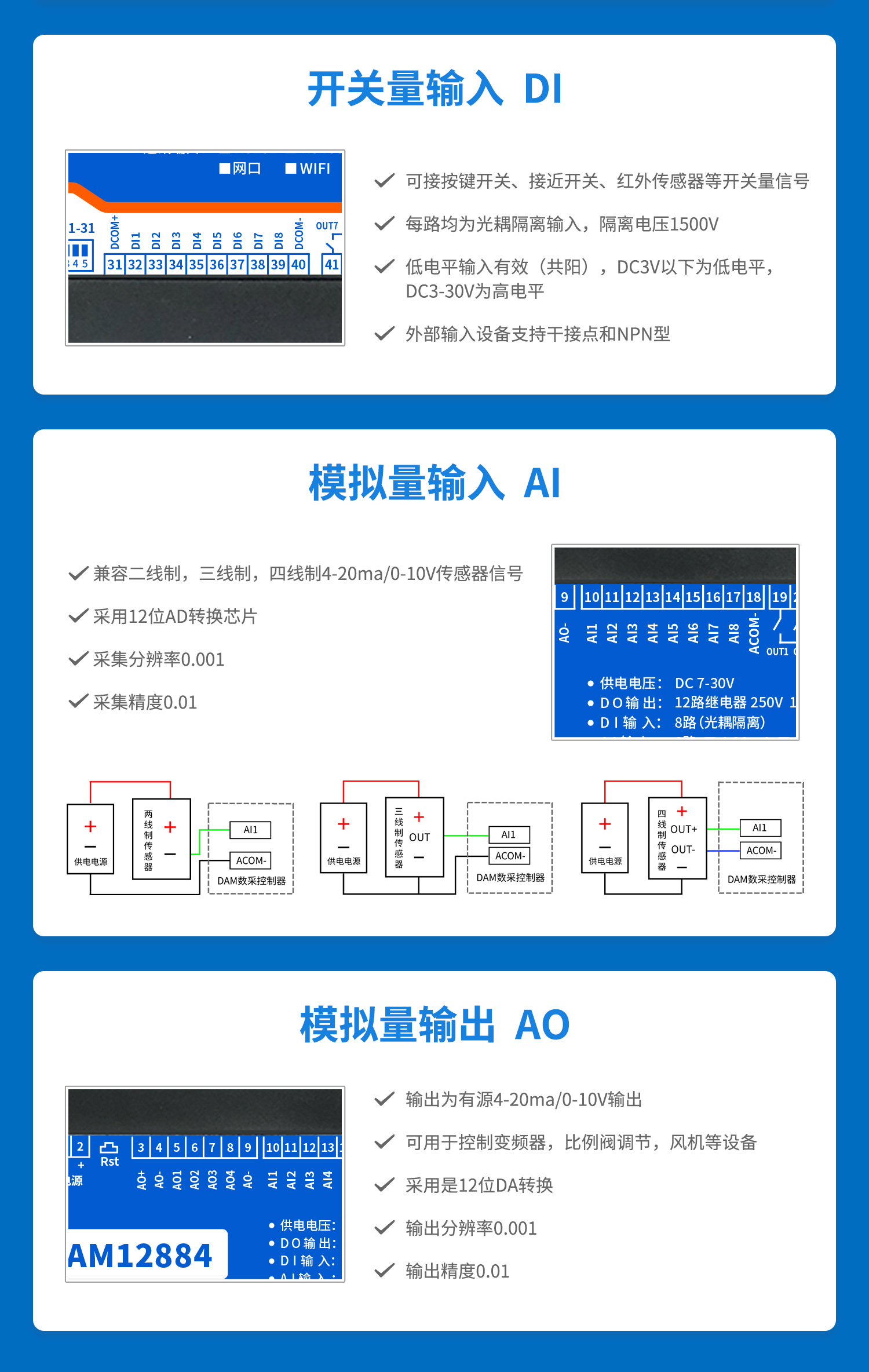

1、开关量接线示意图

开关量为高电平有效，低电平范围(DC0-3.3V ) ，高电平范围(DC3.3-24V)

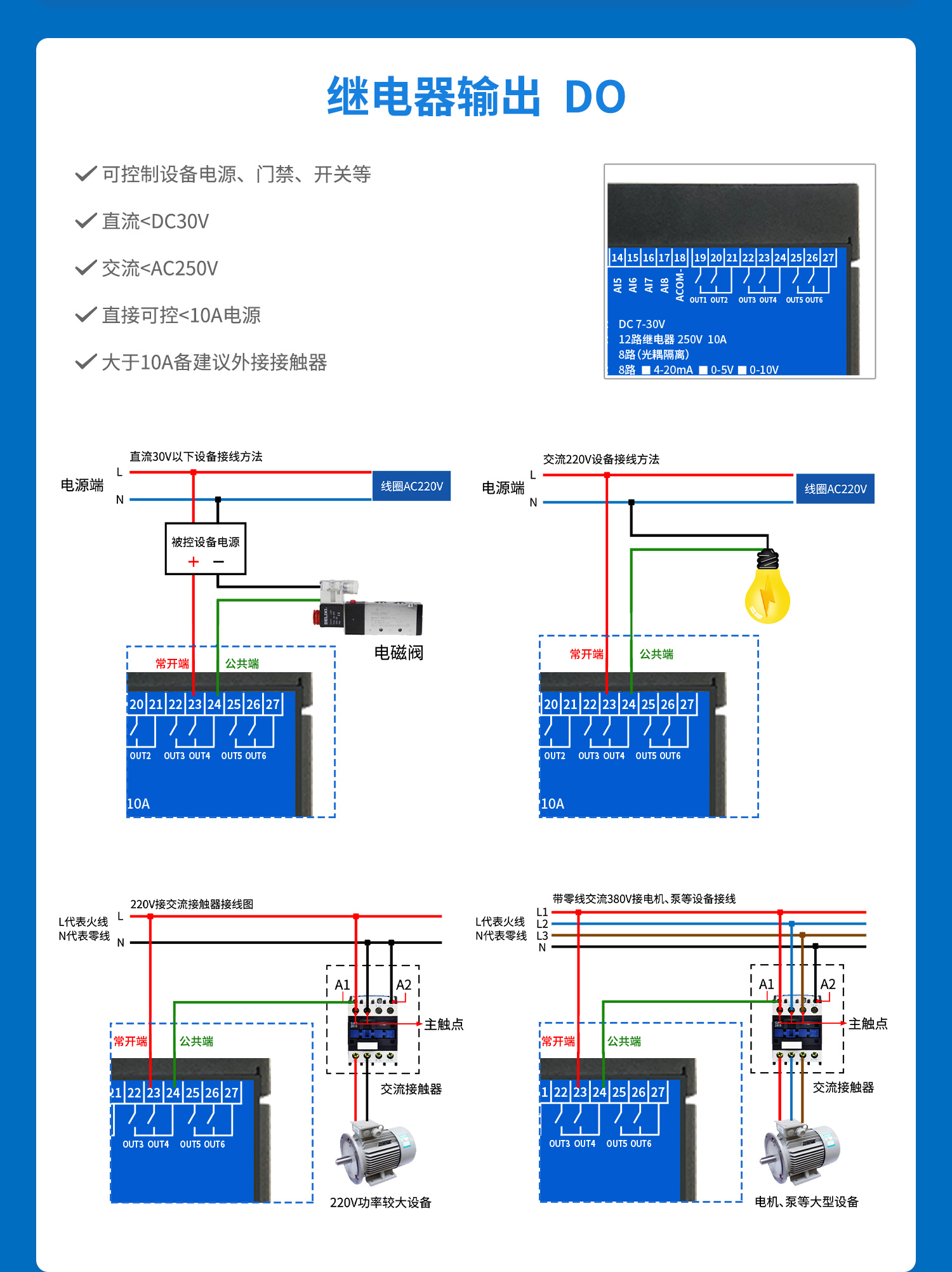

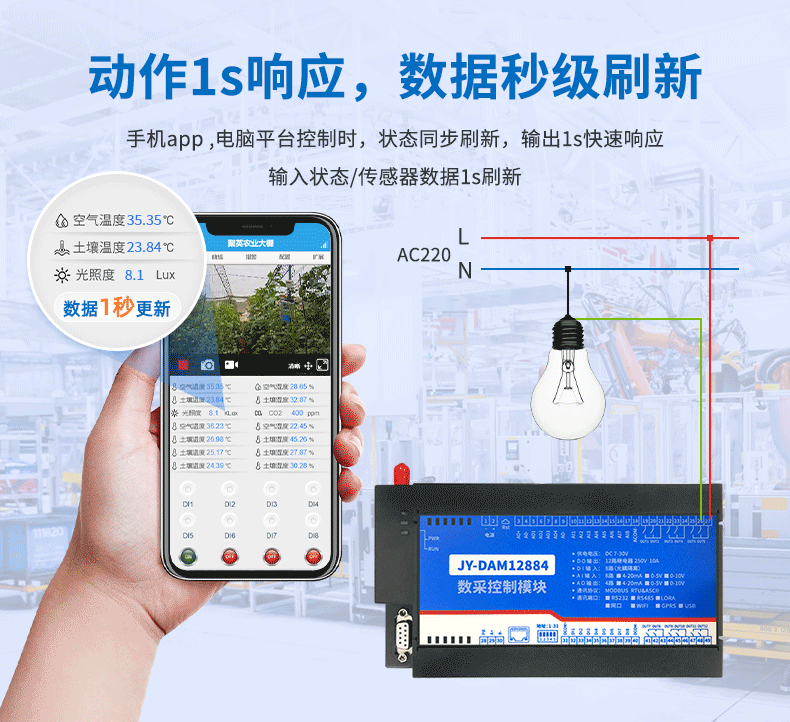

2、继电器接线说明

3 、模拟量接线示意图

下图中的电源部分为传感器供电，AI1-AI8 接传感器信号正，ACOM-为传感器信号负， ACOM+不用。

设备采集到的AI数据与实际输入值之间的关系：

实际值=返回值*0.001

九、设备参数及工作模式配置

1 、网络配置

WIFI+网口版设备通过 WEB 方式进行参数配置。具体配置说明手册下载地址如下：https://www.juyingele.com/download/JY-NET-WIFI.pdf

2 、设备地址

2.1 、设备地址的介绍

DAM 系列设备地址默认为 0 ，使用广播地址为 254 进行通讯，用0 无法通讯。

设备地址=拨码开关地址+偏移地址。

注意：本设备没有拨码开关的设备，所以设备地址=偏移地址。

2.2 、设备地址的设定

①、使用【JYDAM 调试软件】进行设置，软件下载地址：https://www.juyingele.com/download/JYDAMSoftware.zip

②、在

处，写入需要设置的设备地址，点击

即可，设置完成后

，处显示的当前设备的地址。

3 、波特率的读取与设置

点击下方波特率设置栏的“读取 ”和“设置 ”就可以分别读取和设置波特率。

4 、工作模式

2 、普通版：

设备默认输入和输出之间为互相独立，没有关系。

②、智能自控版：

开关量(DI)输入和模拟量(AI)输入与继电器输出(DO)的对应关系，需要使用 DLC

配置软件或在云平台软件上直接进行配置。

DLC 配置软件下载地址：https://www.juyingele.com/download/DLC_timing_Config.zip

5 、点动功能

5.1 、闪开闪断功能介绍

手动模式：对继电器每操作一次，继电器则翻转一次(闭合时断开，断开时闭合);

闪开模式：对继电器每操作一次，继电器则闭合 1 秒(实际时间【单位秒】 =设置数字*0. 1)后自行断开;

闪断模式：对继电器每操作一次，继电器则断开 1.秒(时间可调)后自行闭合;

5.2 、闪断闪开的设置

点动功能需在云平台软件上设置，详细说明阅读 app 软件使用说明文档即可。

十、设备唯一 ID 号

使用聚英云平台软件，要求 DAM 设备具有唯一 ID 号，唯一 ID 号获取有以下两种方式：

1 、扫描二维码获取

使用手机扫描设备外壳或包装外壳上的二维码获取唯一 ID 号，如下所示：

十一、开发资料说明

1 、通讯协议说明

本产品支持标准modbus 指令，有关详细的指令生成与解析方式，可根据本文中的寄存器表结合参考《MODBUS 协议中文版》即可。

Modbus 协议说明书下载链接地址：https://www.juyingele.com/download/Modbus_poll.zip

2 、Modbus 寄存器说明

线圈寄存器地址表：

寄存器名称		寄存器地址		说明
线圈控制
线圈 1	写线圈		0x0001	第一路继电器输出
线圈 2	1 号指令码		0x0002	第二路继电器输出
线圈 3			0x0003	第三路继电器输出
线圈 4			0x0004	第四路继电器输出
线圈 5			0x0005	第五路继电器输出
线圈 6			0x0006	第六路继电器输出
线圈 7			0x0007	第七路继电器输出
线圈 8			0x0008	第八路继电器输出
线圈 9			0x0009	第九路继电器输出
线圈 10			0x0010	第十路继电器输出
线圈 11			0x0011	第十一路继电器输出
线圈 12			0x0012	第十二路继电器输出
离散量输入
输入 1	开关量		1x0001		第一路输入
输入 2	2 号指令		1x0002		第二路输入
输入 3			1x0003		第三路输入
输入 4			1x0004		第四路输入
输入 5			1x0005		第五路输入
输入 6			1x0006		第六路输入
输入 7			1x0007		第七路输入
输入 8			1x0008		第八路输入
模拟量输入
输入 1	模拟量		3x0001		第一路输入
输入 2	4 号指令		3x0002		第二路输入
输入 3			3x0003		第三路输入
输入 4			3x0004		第四路输入
输入 5			3x0005		第五路输入
输入 6			3x0006		第六路输入
输入 7			3x0007		第七路输入
输入 8			3x0008		第八路输入
模拟量输出
输出 1	模拟量		4x0401		第一路输出
输出 2	3 号指令		4x0402		第二路输出
输出 3	保持寄存器		4x0403		第三路输出
输出 4			4x0404		第四路输出
配置参数

通信波特率	保持寄存器	4x1001	见下表波特率数值对应表，默认为 0，支持 0-5，该寄存器同时决定 RS232 和RS485 的通信波特率
备用		4x1002	备用，用户不可写入任何值。
偏移地址		4x1003	设备地址=偏移地址+拨码开关地址
工作模式		4x1004	用户可以使用，存储用户数据
延迟时间		4x1005	用户可以使用，存储用户数据

备注：

① ：Modbus 设备指令支持下列 Modbus 地址：

00001 至 09999 是离散输出(线圈)

10001 至 19999 是离散输入(触点)

30001 至 39999 是输入寄存器(通常是模拟量输入)

40001 至 49999 是保持寄存器(通常存储设备配置信息)

采用 5 位码格式，第一个字符决定寄存器类型，其余 4 个字符代表地址。地址 1 从 0开始，如 00001 对应 0000。

② ：波特率数值对应表

数值	波特率
0	38400
1	2400
2	4800
3	9600
4	19200
5	38400

3 、指令生成说明

指令可通过“聚英翱翔 DAM 调试软件 ”，勾选调试信息来获取。

指令生成说明：对于下表中没有的指令，用户可以自己根据modbus 协议生成，对于继电器线圈的读写，实际就是对modbus 寄存器中的线圈寄存器的读写，上文中已经说明了继电器寄存器的地址，用户只需生成对寄存器操作的读写指令即可。例如读或者写继电器 1的状态，实际上是对继电器 1 对应的线圈寄存器 00001 的读写操作。

4 、指令列表

情景	RTU 格式（16 进制发送）
查询八路状态	FE 01 00 00 00 08 29 C3
查询指令返回信息	FE 01 01 00 61 9C
控制第一路开	FE 05 00 00 FF 00 98 35
控制返回信息	FE 05 00 00 FF 00 98 35
控制第一路关	FE 05 00 00 00 00 D9 C5
控制返回信息	FE 05 00 00 00 00 D9 C5
控制第二路开	FE 05 00 01 FF 00 C9 F5
控制第二路关	FE 05 00 01 00 00 88 05
控制第三路开	FE 05 00 02 FF 00 39 F5
控制第三路关	FE 05 00 02 00 00 78 05
控制第四路开	FE 05 00 03 FF 00 68 35
控制第四路关	FE 05 00 03 00 00 29 C5
控制第五路开	FE 05 00 04 FF 00 D9 F4
控制第五路关	FE 05 00 04 00 00 98 04
控制第六路开	FE 05 00 05 FF 00 88 34
控制第六路关	FE 05 00 05 00 00 C9 C4
控制第七路开	FE 05 00 06 FF 00 78 34

控制第七路关	FE 05 00 06 00 00 39 C4
控制第八路开	FE 05 00 07 FF 00 29 F4
控制第八路关	FE 05 00 07 00 00 68 04
控制第九路开	FE 05 00 08 FF 00 19 F7
控制第九路关	FE 05 00 08 00 00 58 07
控制第十路开	FE 05 00 09 FF 00 48 37
控制第十路关	FE 05 00 09 00 00 09 C7
控制第十一路开	FE 05 00 0A FF 00 B8 37
控制第十一路关	FE 05 00 0A 00 00 F9 C7
控制第十二路开	FE 05 00 0B FF 00 E9 F7
控制第十二路关	FE 05 00 0B 00 00 A8 07
查询八路光耦状态	FE 02 00 00 00 08 6D C3
查询返回信息	FE 02 01 00 91 9C

5 、指令详解

5.1 、继电器输出

控制 1 路继电器(以第一路开为例，其他通道参照本例)，任意一个字节变动，CRC 校验位会随之变动。

发送码：FE 05 00 00 FF 00 98 35

字段	含义	备注
FE	设备地址	这里为广播地址
05	05 指令	单个控制指令
00 00	地址	要控制继电器寄存器地址
FF 00	指令	继电器开的动作
98 35	CRC16	前 6 字节数据的CRC16 校验和

继电器卡返回信息：

返回码：FE 05 00 00 FF 00 98 35

字段	含义	备注
FE	设备地址	这里为广播地址
05	05 指令	单个控制指令
00 00	地址	要控制继电器寄存器地址
FF 00	指令	继电器开的动作
98 35	CRC16	前 6 字节数据的CRC16 校验和

5.2 、继电器状态

查询 12 路继电器

发送码：FE 01 00 00 00 0C 28 00

字段	含义	备注
FE	设备地址	这里为广播地址
01	01 指令	查询继电器状态指令

00 00	起始地址	要查询的第一个继电器寄存器地址
00 0C	查询数量	要查询的继电器数量
28 00	CRC16	前 6 字节数据的CRC16 校验和

继电器卡返回信息：

返回码：FE 01 01 00 61 9C

字段	含义	备注
FE	设备地址
01	01 指令	返回指令：如果查询错误，返回 0x81
01	字节数	返回状态信息的所有字节数。1+(n-1)/8
00	查询的状态	返回的继电器状态。 Bit0:第一个继电器状态 Bit1:第二个继电器状态。。。。。。。 Bit7:第十二个继电器状态
61 9C	CRC16	前 6 字节数据的CRC16 校验和

5.3 、光耦输入

查询光耦

发送码：FE 02 00 00 00 08 6D C3

字段	含义	备注
FE	设备地址
02	02 指令	查询离散量输入（光耦输入)状态指令
00 00	起始地址	要查询的第一个光耦的寄存器地址
00 08	查询数量	要查询的光耦状态数量
6D C3	CRC16

光耦返回信息：

返回码：FE 02 01 01 50 5C

字段	含义	备注
FE	设备地址
02	02 指令	返回指令：如果查询错误，返回 0x82
01	字节数	返回状态信息的所有字节数。1+(n-1)/8
01	查询的状态	返回的继电器状态。 Bit0:第一个光耦输入状态 Bit1:第二个光耦输入状态。。。。。。。 Bit7:第八个光耦输入状态
50 5C	CRC16

5.4 、模拟量查询

获取到的模拟量数据与实际输入值之间的关系为：实际值=返回值*0.001

查询模拟量 AD 字

发送码：FE 04 00 00 00 08 E5 C3

字段	含义	备注
FE	设备地址
04	04 指令	查询输入寄存器指令
00 00	起始地址	要查询的第一路模拟量寄存器地址
00 08	查询数量	要查询的模拟量数量
E5 C3	CRC16

模拟返回信息：

返回码：FE 04 02 00 00 AD 24

字段	含义	备注
FE	设备地址
04	04 指令	返回指令：如果查询错误，返回 0x82
02	字节数	返回状态信息的所有字节数
00 00	查询的 AD字	0x0227 ，即十进制 551 ，为查询的模拟量 AD字的值，实际值=返回值*0.001
AD 24	CRC16

5.5 、单路模拟量输出

模拟量数据与实际输出值之间的关系为：实际值=输出值*0.01

设置第一路模拟量输出

FE 06 01 90 03 20 9D 3C

字段	含义	备注
FE	设备地址
06	06 指令	模拟量输出
01 90	地址	要设置第一路模拟量寄存器地址 400
03 20	数值	要设置的模拟量数值 0x0320 = 800
9D 3C	CRC16

模拟返回信息：

FE 06 1 90 03 20 9D3C

字段	含义	备注
FE	设备地址
06	06 指令	模拟量输出
01 90	地址	要设置第一路模拟量寄存器地址 400
03 20	数值	要设置的模拟量数值
9D 3C	CRC16

5.6 、设置多路模拟量输出

FE 10 01 90 00 04 08 00 00 00 00 00 00 00 00 C8 3A

字段

含义

备注

FE	设备地址
10	10 指令	写多路输出寄存器指令
01 90	地址	输出的第一路模拟量寄存器地址
00 04	输出数量	模拟量输出的数量
08	字节数	设置输出字节数
00 00 ...... 00 00	模拟量输出值	第 1 路模拟量输出 ...... 第四路模拟量输出
09 3A	CRC16	校验位

模拟返回信息：

FE 10 01 90 00 04 D4 14

字段	含义	备注
FE	设备地址
10	10 指令	写多路输出寄存器指令
01 90	地址	要查询的第一路模拟量寄存器地址
00 04	输出数量	模拟量输出的数量
D4 14	CRC16

5.7 、闪开闪闭指令

闪开闪闭指令解析

闪开发送码：FE 10 00 03 00 02 04 00 04 00 0A 41 6B

闪断发送码：FE 10 00 03 00 02 04 00 02 00 14 21 62

字段	含义	备注
FE	设备地址
10	10 指令	查询输入寄存器指令
00 03	继电器地址	要控制的器地址
00 02	控制命令数量	要对继电的命令个数
04	字节数	控制信息命令的的所有字节数。1+(n-1)/8
00 04 或 00 02	指令	00 04 为闪开指令 00 02 为闪闭命令
00 0A	间断时间	00 0A 为十六进制换为十进制则为 10 间隔时间为（0. 1 秒*10）
41 6B	CRC16	校验方式

返回码：FE 10 00 03 00 02 A5 C7

字段	含义	备注
FE	设备地址
10	10 指令	返回指令：如果查询错误，返回 0x82
00 03	设备地址	查询设备的地址
00 02	接收命令数	设备接受的命令个数
A5 C7	CRC16	校验位

5.8 、全开全关指令

全开全关指令解析

全开发送码：FE 0F 00 00 00 0C 02 FF FF A1 F4

全断发送码：FE 0F 00 00 00 0C 02 00 00 A0 44

字段	含义	备注
FE	设备地址
0F	0F 指令	返回指令：如果查询错误，返回 0x82
00 00	起始地址
00 0C	控制数量	控制的继电器数量
02	字节数	发送命令字节数
FF （或 00 ）	全开全关命令	FF 全开命令 00 全关命令
A1 F4 （或 A0 44）	CRC16	校验位

全开返回码：FE 0F 00 00 00 0C 41 C1

全断返回码：FE 0F 00 00 00 0C 41 C1

字段	含义	备注
FE	设备地址
0F	0F 指令	返回指令：如果查询错误，返回 0x82
00 00	起始地址
00 0C	数量	返回信息的继电器数量
41 C1	CRC16	校验位

十二、常见问题与解决方法

1 、连接设备的 WIFI 信号弱，不稳定。

检查设备的供电电压和电流，设备供电电流要求 1A 以上。

2 、设备复位时，WIFI 信号不出现

短接注意引脚接触好，复位时间 6-10s,复位成功时，网口黄的和绿灯会同时闪烁后熄灭，等待 30s ，信号出现，可多次复位。
