一、产品描述

1、产品定位

JYDAM-ACP03 是一款工业级多通道交流电流检测模块，采用便捷的导轨安装设计，专为配电柜智能化升级设计。其创新性的 1P 空开兼容结构(18mm 电流环中心间距)可实现与标准断路器无缝并排安装，在有限空间内实现高密度电流监测，彻底解决传统检测设备安装空间受限的痛点。

2、核心技术参数与通信能力

模块采用真有效值测量算法，可同时采集 3 路 0~50A 交流电流信号，精度高达0. 1% 。标配工业级隔离 RS-485 通信接口，支持标准 MODBUS-RTU 等协议。具备出色的抗干扰能力和长距离传输性能。

3、应用场景

l 工业自动化监测：在生产设备电力监控与生产线能源消耗分析场景中，可实时精准监测设备电流，为企业评估设备运行状态、优化生产效率提供可靠数据支撑。

l 能源精细化管理：于能源管理领域，通过实时监测多路电流并进行深度分析，助力企业实现能耗精细化管控，有效挖掘节能增效潜力。

l 配电网络安全保障：作为配电监测网络的关键节点，可全方位监测配电网运行状态，及时捕捉电流异常波动并触发预警，为电力供应的稳定安全保驾护航，是多路电流智能化监测的优选方案。

二、产品功能

l 同步采集 3 路交流电流;

l 电流量程可选：10A 、50A 、100A;

l 支持导轨安装，适配配电柜紧凑空间;

l 配备隔离 RS-485 接口，通信距离可达 1200 米;

l 支持 Modbus RTU/TCP/ASCII 多协议通信;

l 波特率范围 1200~ 115200bps ，可灵活调整通信速率;

l 设备地址 0~255 可调，满足多设备组网需求;

l DC 7-30V 宽压供电，兼容多种电源环境;

l 工业级工作温度范围 - 40℃~85℃ , 适应严苛工况;

l 具备 4500V 耐压性能，保障电气安全;

l 支持通过配置软件实现电流实时监测;

三、产品特点

l 采用 RS485 通讯隔离，具有强抗干扰能力;

l 3 路电流同步采集，精度可达0. 1%;

l 电流环中心间距遵循 1P 空开标准(18mm)，可直接嵌入配电柜导轨;

l 采用精密微型电流互感器，有效抑制磁饱和现象，维持稳定线性输出;

四、产品选型

1、产品型号

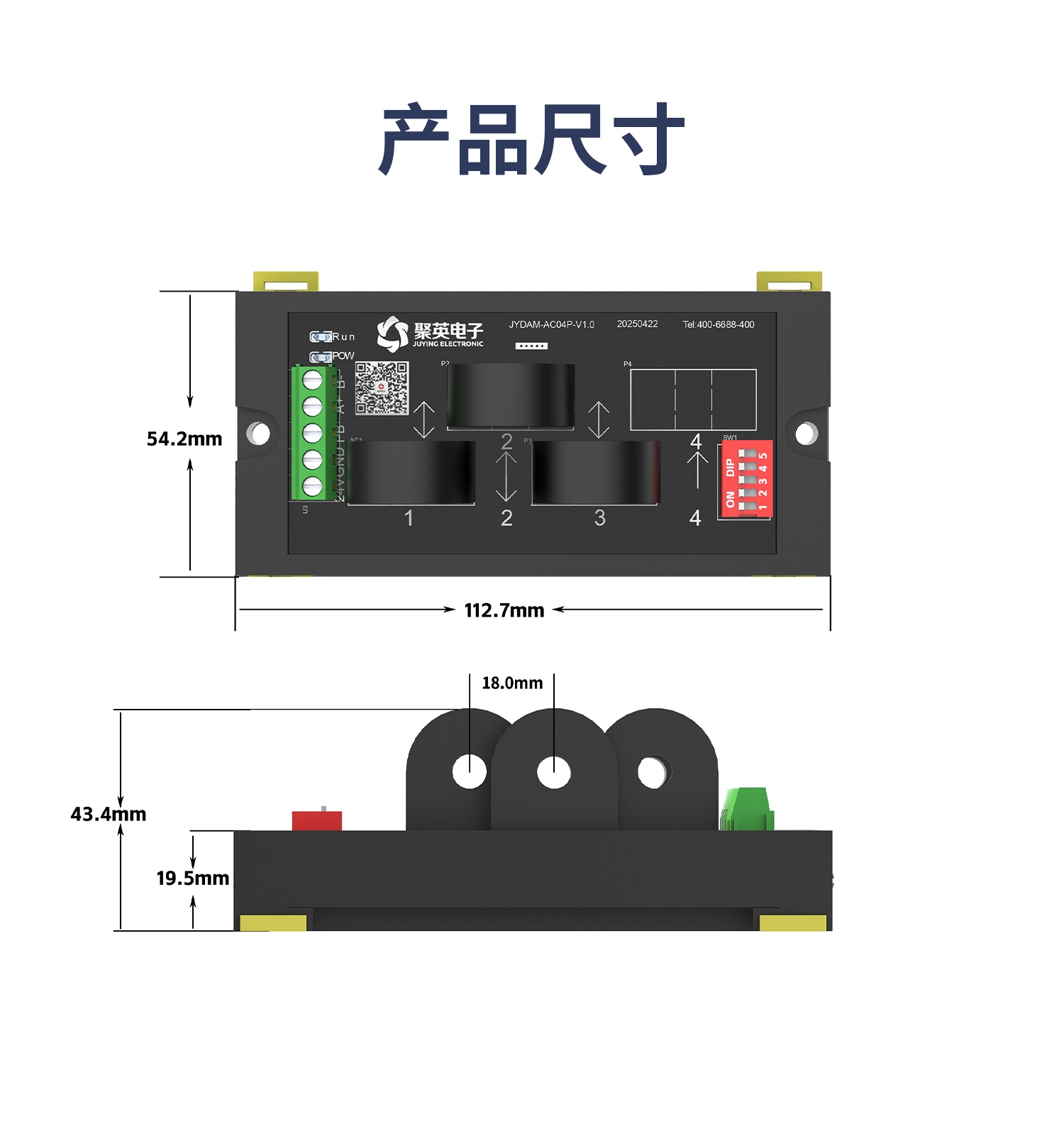

2、产品尺寸

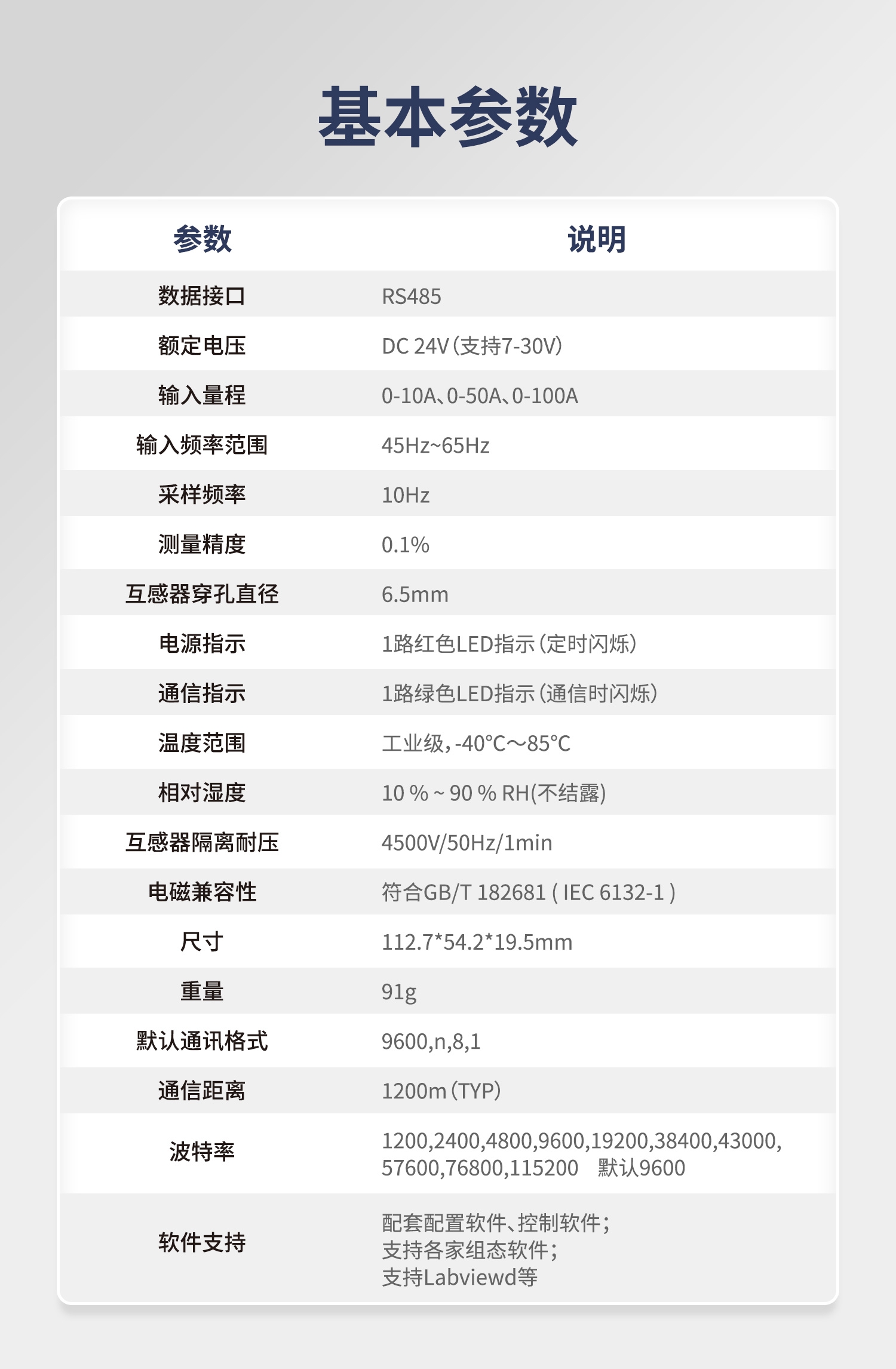

五、主要参数

六、产品接口与接线说明

1、通信及电源接线示意图：

RS485 通信线采用手拉手方式连接，如需星型连接请外加分路器，终端电阻 Rt根据需要在通信线两端自行添加。

接线端子说明

2、输入信号接线示意图：

七、通讯接线说明

1、RS485 级联接线方式

电脑自带的串口一般是 RS232 ，需要配 232-485 转换器(工业环境建议使用有源带隔离的转换器)，转换后 RS485 为 A 、B 两线，A 接板上 A 端子，B 接板上 B 端子，485 屏蔽可以接 GND 。若设备比较多建议采用双绞屏蔽线，采用链型网络结构。

八、测试软件说明

1、软件下载

软件下载链接地址：

https://www.juyingele.com/download/JYDAMSoftware.zip

2、模拟量数据输入说明

1 选择模拟量输入;

2 下方可以直接查看数据大小和实时曲线。

3 可通过通道编辑更改参数

九、参数及工作模式配置

1、设备地址

1.1 、设备地址的介绍

DAM 系列设备地址默认为 1 ，使用广播地址为 254 进行通讯，用0 无法通讯。

设备地址=偏移地址。

1.2 、设备地址的读取

设备正常通讯后，初始设备地址写入254 ，然后点击软件上方“配置参数 ”即可读到设备的当前地址。

1.3 、偏移地址的设定与读取

点击 JYDAM 调试软件下方偏移地址后边的“读取 ”或“设置 ”来对设备的偏移地址进行读取或设置。

2、波特率的读取与设置

点击下方波特率设置栏的“读取 ”和“设置 ”就可以分别读取和设置波特率和地址，操作后需要重启设备和修改电脑串口设置。

十、开发资料说明

1、通讯协议说明

本产品支持标准modbus 指令，有关详细的指令生成与解析方式，可根据本文中的寄存器表结合参考《MODBUS 协议中文版》 即可。

Modbus协议中文版下载地址：

https://www.juyingele.com/download/Modbus_poll.zip

本产品同时支持modbus RTU 格式。

2、Modbus 寄存器说明

本控制卡主要为线圈寄存器，主要支持以下指令码：3 4

线圈寄存器地址表：

备注：

① ：Modbus 设备指令支持下列 Modbus 地址：

00001 至 09999 是离散输出(线圈)

10001 至 19999 是离散输入(触点)

30001 至 39999 是输入寄存器(通常是模拟量输入)

40001至 49999 是保持寄存器(通常存储设备配置信息)

采用 5 位码格式，第一个字符决定寄存器类型，其余 4 个字符代表地址。地址 1 从 0开始，如 00001 对应 0000。

② ：波特率数值对应表

寄存器地址按照 PLC 命名规则，真实地址为去掉最高位，然后减一。

3、指令生成说明

应用举例及其说明：本机地址除了偏移地址地址之外，还有默认的 254 为广播地址。当总线上只有一个设备时，无需关心拨码开关地址，直接使用254 地址即可，当总线上有多个设备时通过拨码开关选择为不同地址，发送控制指令时通过地址区别。

指令可通过“聚英翱翔 DAM 调试软件 ”，勾选调试信息来获取。

指令生成说明：对于下表中没有的指令，用户可以自己根据modbus协议生成，例如对于继电器线圈的读写，实际就是对modbus 寄存器中的线圈寄存器的读写，用户只需生成对寄存器操作的读写指令即可。例如读或者写继电器 1 的状态，实际上是对继电器 1 对应的线圈寄存器 00001 的读写操作。

4、指令详解

4.1 、模拟量查询

查询第一路模拟量

获取到的模拟量数据与实际输入值之间的关系为：实际值=返回值*0.01A

发送码：FE 04 00 00 00 01 25 C5

模拟返回信息：

返回码：FE 04 02 00 00 AD 24

查询 1~4 路模拟量

获取到的模拟量数据与实际输入值之间的关系为：实际值=返回值*0.01

发送码：FE 04 00 00 00 04 45 4D

模拟返回信息：

返回码：FE 04 08 00 00 00 00 00 00 00 00 5B 5A

十一、常见问题与解决方法

1、485 总线上挂有多个设备时，每个设备地址不能一样，不能使用广播地址 254 来进行通讯。

广播地址在总线上只有一个设备时可以使用，大于 1 个设备时请以拨码开关区分地址来控制，否则会因为模块在通信数据的判断不同步上导致指令无法正确执行。
